Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | WAW - 2000D Máy thử nghiệm điện thủy lực bằng điện tử vi tính | Cấu trúc: | 6 cột |
|---|---|---|---|
| Max.load: | 2000KN | Phạm vi tải: | 2% ~ 100% |
| Kiểm tra lực chính xác: | ± 1% | Độ phân giải vị trí: | 0,01 mm |
| Điểm nổi bật: | servo thủy lực phổ thử nghiệm máy,thủy lực kéo máy thử |
||

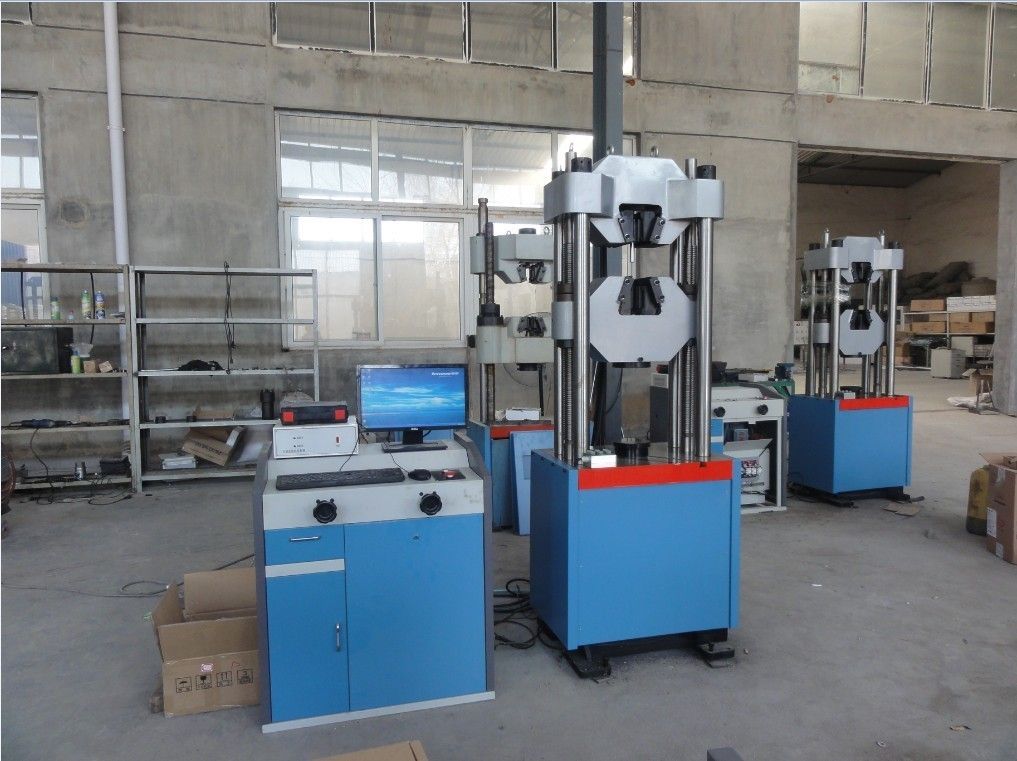

WAW - 2000D Máy thử nghiệm điện thủy lực bằng điện tử vi tính
1, giới thiệu ngắn gọn:
Động cơ chính là bốn cột thẳng đứng, hai vít dẫn, và phần dưới của xy lanh dầu. Không gian kéo dài nằm phía trên máy chính, và không gian kiểm tra nén và uốn nằm giữa khung chính, thành viên chéo thấp hơn và bàn làm việc. Hệ thống đo lường và điều khiển sử dụng hệ thống điều khiển và đo vòng kín đa kênh kỹ thuật số đầy đủ. Nó có ba chức năng vòng kín, có nghĩa là, nó có thể kiểm soát ứng suất, biến dạng và dịch chuyển vòng kín, và có thể không chuyển đổi tác động
2, hệ thống ổ đĩa
Việc nâng và hạ thấp thanh ngang dưới thông qua một động cơ, được điều khiển bởi một bộ giảm tốc, một cơ cấu truyền động chuỗi và một cặp vít dẫn đầu để nhận ra sự điều chỉnh không gian kéo dài và nén.
3, hệ thống thủy lực
Dầu thủy lực trong bể chứa dầu bơm cao áp thông qua động cơ vào mạch dầu, và chảy vào xy lanh dầu thông qua một bộ lọc dầu áp suất cao, một van chênh lệch áp suất và một van servo. Máy tính gửi tín hiệu điều khiển tới van servo để điều khiển việc mở và hướng của van servo, do đó kiểm soát dòng chảy của dầu vào xy lanh, và nhận ra sự kiểm soát của lực thử đẳng động và sự dịch chuyển vận tốc không đổi.
4, hệ thống điều khiển
7. chỉ số kỹ thuật hiệu suất chính
| Lực thử tối đa (kN) | 2000 |
| Phạm vi của lực lượng kiểm tra | 2% -100% |
| Lỗi tương đối của chỉ báo lực thử | ＜ Chỉ định ± 1% |
| Kiểm tra lực lượng độ phân giải | Tải tối đa 1/300000 |
| Lỗi tương đối của chỉ báo biến dạng | ＜ Tải trọng tối đa ± 1% |
| Độ phân giải biến dạng | Biến dạng tối đa 1/300000 |
| Không gian kiểm tra độ bền kéo tối đa (mm) | 800 |
| Không gian nén (mm) | 750 |
| Piston đột quỵ (mm) | 200 |
| Khoảng cách cột (mm) | 680 |
| Giữ phạm vi mẫu tròn (mm) | Φ20-Φ80 |
| Giữ độ dày của mẫu phẳng (mm) | 0-60 |
| Platen Size (mm) | 200 * 200 |
| Khoảng cách tối đa giữa hai điểm của trục cong (mm) | 500 |
| Chiều rộng cuộn chi nhánh uốn (mm) | 140 |
| hệ thống kẹp | Kẹp thủy lực |
| Kích thước máy chủ (mm) | 1100 * 740 * 2600 |
| Kích thước bàn điều khiển nguồn dầu (mm) | 1100 * 750 * 1500 |
| Tổng công suất động cơ (kW) | 4,5 |
