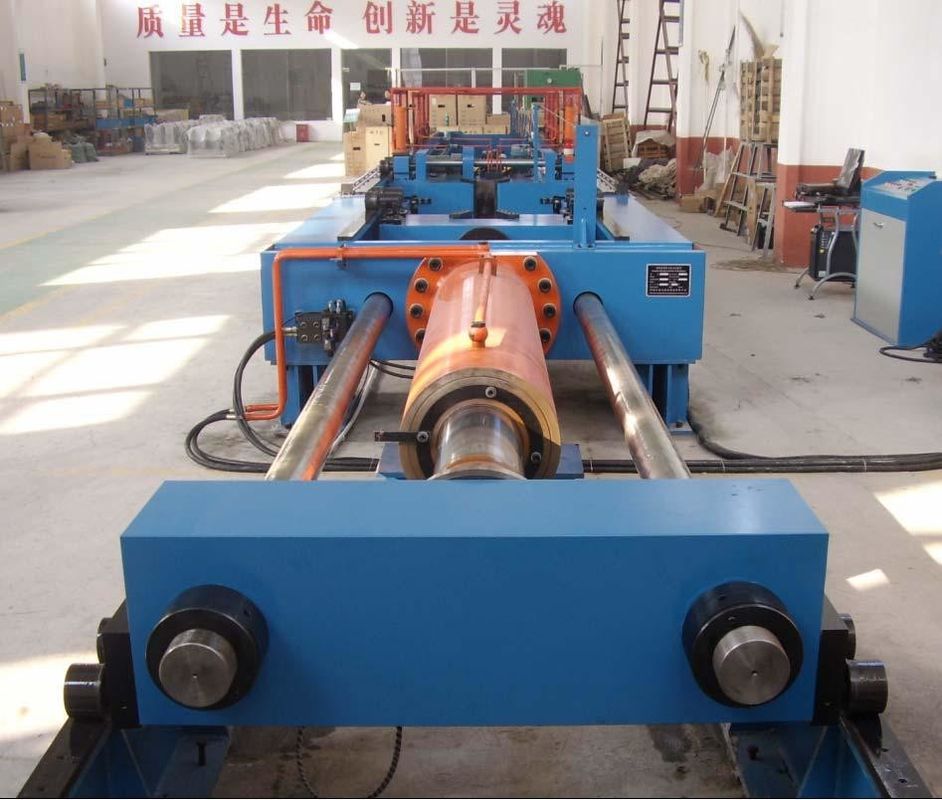

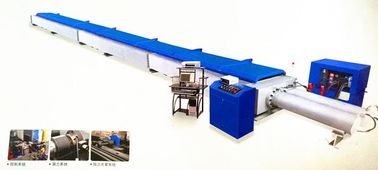

Máy vi tính Servo Máy kiểm tra phổ thủy lực Điện - Thủy lực

Chức năng:

Máy thí nghiệm chủ yếu được sử dụng để xác định độ bền kéo của cáp điện, cáp quang, dây cáp thép, sợi thép và các vật liệu dây khác. Máy thử nghiệm sử dụng xi lanh thủy lực để tải, tải tế bào để đo, máy tính để in và máy tính để hiển thị dữ liệu thử nghiệm và công nghệ tiên tiến khác.

Các chỉ số kỹ thuật chính:

1. Lực kiểm tra tối đa: 500 kN

2. Phạm vi đo lực kiểm tra: 2% -100% kN

3. Độ chính xác đo lực: tốt hơn ± 1% FS

4. Tải hành trình piston xi lanh thủy lực: 1,5m

5. Chiều dài mẫu tối đa: 10000mm (hai pin cơ bản qua khoảng cách trung tâm vật cố)

6. Chiều dài thử nghiệm tối thiểu: 500mm

7. Khoảng cách điều chỉnh chùm tia cố định có thể di chuyển: 500mm

8. Độ dịch chuyển (biến dạng) Phạm vi đo và độ chính xác: 0-2200mm; độ chính xác tốt hơn ± 0,1mm

9. Kiểm tra tốc độ tải: ≥ 150mm / phút

10. Tốc độ điều chỉnh nhanh của chùm tia: ≥250mm / phút

11. Chế độ điều khiển: điều khiển lực kiểm tra không đổi / điều khiển chuyển vị không đổi;

12. Đồ gá: Đồ gá kiểu cắm có bao bì đặc biệt với đồ gá kéo

13. Lá chắn dịch trượt mặt cắt (chiều dài bảo vệ trực tiếp khoảng 5 mét, chiều dài bảo vệ gián tiếp 10 mét)

14. Kiểm tra kích thước máy chủ của máy (chiều dài x chiều rộng x chiều cao mm): khoảng 15500x1320x620 mm (không có vỏ bảo vệ);

15. Kiểm tra công suất hệ thống thủy lực của máy: khoảng 7,5 kW.

Các đặc tính kỹ thuật chính

1. Thực hiện các tiêu chuẩn:

1.1 JB / T8521.1-2007 "An toàn của cáp treo Phần 1: Đai phẳng sợi tổng hợp cho mục đích chung"

1,2 GB / T228-2010 "vật liệu kim loại ở phương pháp thử độ bền kéo ở nhiệt độ phòng"

1.3 GB / T2611-1992 "yêu cầu kỹ thuật chung của máy thử nghiệm"

2. Thiết kế điều khiển servo thủy lực vòng kín có độ chính xác cao, tự động hóa điều khiển quá trình thử nghiệm, đo lường và điều khiển độ chính xác cao.

3. Thiết kế mạch thủy lực nhạy cảm với tải, hiệu quả tiết kiệm năng lượng là hiển nhiên

4. Cấu hình hệ thống kiểm soát nhiệt độ dầu thủy lực để đáp ứng yêu cầu vận hành lâu dài của tải trọng lớn

5. Khâu thiết kế khung chịu lực cao, trọng lượng nhẹ, ổn định tốt

6. Sự tích hợp tổng thể của thiết kế máy chủ, lắp đặt, thuận tiện di động, bảo vệ tốt cho thanh trụ xi lanh

7. Có chức năng bảo vệ hoàn hảo:

A) bảo vệ giới hạn xi lanh;

B) hệ thống thủy lực quá tải, tràn, bảo vệ khối bẩn

C) Kiểm tra bảo vệ quá tải lực

D) hệ thống mạch quá dòng, bảo vệ quá áp

E) Bảo vệ phá vỡ mẫu vật

F) Hiển thị cảnh báo an toàn: Khi tải chùm tia vượt quá giá trị cài đặt, chỉ báo cảnh báo sẽ tự động sáng.

8. Lá chắn an toàn phân đoạn.

9. Các chức năng và tính năng của hệ thống điều khiển máy tính và điện:

9.1 Việc sử dụng máy vi tính thương hiệu, phần mềm máy kiểm tra đặc biệt có thể dựa trên các tiêu chuẩn quốc gia để hoàn thành lực kiểm tra, dịch chuyển nhiều chế độ điều khiển tự động để hoàn thành các tham số quy trình kiểm tra của bộ kiểm tra, kiểm soát quá trình kiểm tra, thu thập dữ liệu, xử lý, phân tích và hiển thị, Thực hiện chính xác điều khiển chuyển vị không đổi, điều khiển lực kiểm tra tốc độ không đổi;

9.2.

9.3 chức năng xử lý đồ họa đường cong thử nghiệm hoàn hảo: đường cong của quá trình thử nghiệm có thể tự động theo dõi và điều chỉnh, để in, lưu đường cong, đường cong có thể được phóng to một phần, bạn cũng có thể phóng to toàn màn hình, bạn có thể theo dõi chế độ xem đường cong, quan sát dữ liệu;

9,4 chức năng xử lý báo cáo mạnh mẽ: báo cáo có thể in, lưu, xem trước, dữ liệu có thể tự động điền vào báo cáo. Người dùng có thể tùy chỉnh định dạng báo cáo theo yêu cầu và thuận tiện, trực quan, thường không có sẵn trong phần mềm máy thử nghiệm;

Cấu hình chính

Tải trọng khung 1 bộ

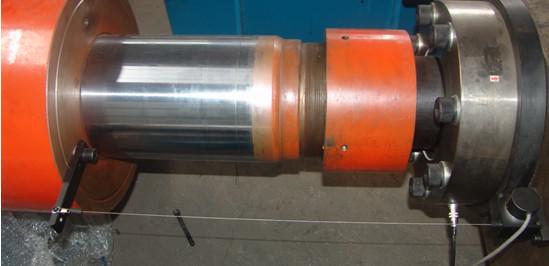

Xi lanh servo thủy lực 500Kn, kéo dài 1,5m hành động kéo đến xi lanh 1 bộ

Tải trọng chùm 1 bộ

Sửa chùm tia cố định 1 bộ

Vỏ bảo vệ 1200 rộng X1000 trượt dài loại dịch 5 bộ

Kim tự tháp bán cố định 1 bộ

Bộ dây quấn 1 bộ

Trạm thủy lực 1 bộ

Bơm thủy lực 11,2L / phút Máy bơm Fujikoshi NACHI một tại Nhật Bản

Van Servo Ý

Động cơ 7.5KW 1 bộ

Mạch điều khiển thủy lực 1 bộ

Bộ điều khiển servo 1 bộ

Phụ kiện thủy lực 1 bộ

Máy tính Lenovo + 1 bộ máy in
