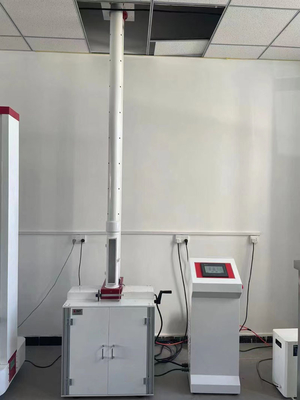

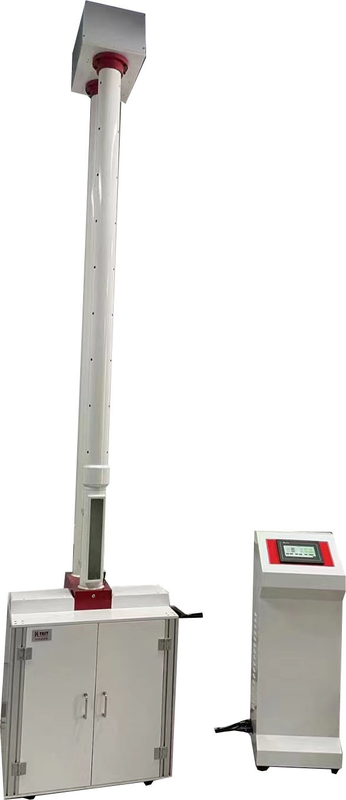

Máy kiểm tra tác động búa rơi tự do,Thiết bị kiểm tra tác động búa rơi/thiết bị kiểm tra tác động

Giới thiệu thiết bị:

Máy thử tác động của búa thả áp dụng cấu trúc ống đôi, chủ yếu bao gồm bàn làm việc, cơ chế ngăn chặn tác động thứ cấp, thân búa, cơ cấu nâng, cơ cấu búa thả tự động, động cơ, bộ giảm tốc, hộp điều khiển điện, khung và các bộ phận khác. Đó là được sử dụng rộng rãi để xác định khả năng chống va đập của các loại ống nhựa khác nhau, cũng như để xác định tác động của các tấm và cấu hình. Dòng máy thử nghiệm này được sử dụng rộng rãi trong các tổ chức nghiên cứu khoa học, cao đẳng và đại học, bộ phận kiểm tra chất lượng, doanh nghiệp sản xuất để làm thử nghiệm tác động của búa thả.

Tính năng sản phẩm:

1. Với chế độ làm việc thủ công và tự động, thao tác thuận tiện và đơn giản;

2. Điều khiển máy vi tính chip đơn, với các chức năng nắm búa tự động, nâng búa tự động, căn chỉnh độ cao tự động và hiển thị độ cao theo thời gian thực, toàn bộ quá trình thử nghiệm được điều khiển hoàn toàn tự động;

3. Tự động điều chỉnh đường zero của mẫu;

4. Nó có một thiết bị ngăn chặn tác động thứ cấp để làm cho kết quả kiểm tra chính xác hơn;

5. Bảo vệ tự động và nhắc nhở tự động cải thiện độ an toàn và độ tin cậy của bài kiểm tra;

6. Không gian bên dưới có thể được điều chỉnh bằng điện để cải thiện độ chính xác của việc định vị mẫu, giảm cường độ lao động của người vận hành một cách hiệu quả và nâng cao hiệu quả lao động.

Cấu trúc sản phẩm và nguyên tắc làm việc:

1. Máy thử nghiệm chủ yếu bao gồm bàn làm việc, ngăn chặn cơ chế tác động thứ cấp, ống đỡ, ống thông, thân búa, thân chữ V và cơ cấu búa thả tự động, hộp giảm tốc, hộp điều khiển điện và chân đế.
2. Nguyên lý làm việc của máy: máy được lắp đặt trong ống dẫn một khuôn thân búa, thông qua động cơ và bộ giảm tốc, truyền động cho búa khuôn đi lên, thân búa tự động nâng lên độ cao cần thiết, nhấn công tắc thả, làm cho thân búa đặt trong ống dẫn. tự do, tác động lên mẫu vật, mục đích của phép thử.Năng lượng tác động có thể được tính theo trọng lượng của búa và chiều cao tác động.Sau khi mẫu thân búa tác động, mẫu không tạo ra búa bật lại bị hỏng, điều khiển tín hiệu quang điện để ngăn cơ chế tác động thứ cấp sẽ nhanh chóng bật lại clip thân búa (chọn), đạt được mục đích ngăn chặn tác động thứ cấp.Phụ kiện sắt hình chữ v được lắp đặt bên dưới bàn làm việc.Hai dây được lắp đặt ở cả hai bên và thang máy sắt loại v quay được điều khiển bởi vòng quay của tay quay.

tiêu chuẩn điều hành:

Nó phù hợp với ISO3127, BS EN1411, BS EN744, ZB N72 026, GB/T14152, 14153, 100021, 13664, 58361, 18847, 16800, 8814 và GB/T 6112, ABN72026, ISO 4422, ASTM D2444.

Thông số kỹ thuật:

Cấu hình:
