Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Máy kiểm tra phổ quát thủy lực cho thanh thép gia cố hàn, cuộn dây và kiểm tra uốn cong độ bền kéo | Mô hình: | WAW-1000G |
|---|---|---|---|
| Cấu trúc: | 6 cột | cách kiểm soát: | thủ công và tự động |
| Tải trọng tối đa: | 1000KN | Max. tối đa. tension test space không gian kiểm tra căng thẳng: | 700 (có thể tùy chỉnh) |
| Không gian thử nghiệm nén tối đa: | 600mm (có thể tùy chỉnh) | Phạm vi tải: | ± 1%-100% FS |
| Máy đo mở rộng điện tử: | 10/50 | Phạm vi mẫu tròn: | φ13 ~ 60mm |
| Phạm vi kẹp mẫu phẳng: | 0-30mm | phương pháp kẹp: | kẹp thủy lực |

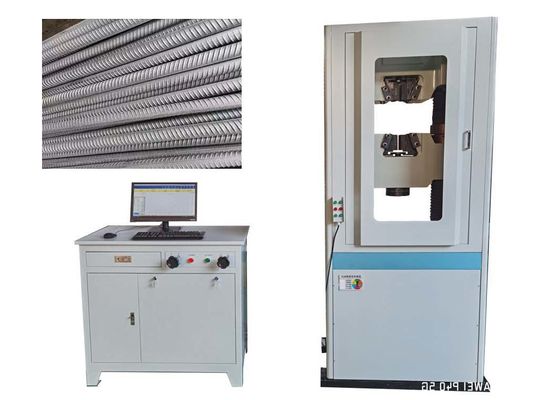

Máy thử nghiệm phổ quát thủy lực cho thử nghiệm xoắn kéo thép tăng cường có thể hàn-Bar, cuộn và cuộn
Nguyên tắc hoạt động:
Máy chính sử dụng một cấu trúc khung sáu cột với bốn cột và hai vít dẫn.trong khi đường chéo dưới cùng và bàn làm việc tạo thành không gian nénBao gồm một bộ điều khiển điện, van servo, cảm biến tải, cảm biến dịch chuyển, máy đo mở rộng và máy tính, nó tạo thành một hệ thống điều khiển servo vòng kín.Hệ thống này có thể tự động và chính xác kiểm soát quá trình thử nghiệm và tự động đo các thông số thử nghiệm như lực thử nghiệm, dịch chuyển, và biến dạng.
Ứng dụng:
(1) Ứng dụng trong các thử nghiệm kéo
Thiết bị thử nghiệm và cấu hình thiết bị cố định
Các thiết bị cố định đặc biệt có hình nêm được sử dụng để cố định cả hai đầu của mẫu thanh thép có xương sườn,đảm bảo rằng bề mặt kẹp thẳng đứng với trục của mẫu để tránh tải lệch tâm có thể ảnh hưởng đến độ chính xác thử nghiệmCác vạch ngang trên và dưới tạo thành một không gian kéo, và lực kéo trục được áp dụng thông qua hệ thống thủy lực.
Chế độ điều khiển và thiết lập tham số
Một chế độ điều khiển tổng hợp của điều khiển lực - điều khiển dịch chuyển thường được áp dụng: trong giai đoạn ban đầu, lực được áp dụng ở tốc độ không đổi (ví dụ: 10 kN/min),và khi tiếp cận điểm năng suất, nó chuyển sang điều khiển dịch chuyển (0,05 - 2 mm / phút) để nắm bắt chính xác sức mạnh năng suất.
Thu thập và phân tích dữ liệu
Cảm biến tải theo dõi sự thay đổi lực kéo trong thời gian thực, máy đo độ dài ghi lại biến dạng trong chiều dài đo,và máy tính tự động vẽ đường cong "lực - di dời", tính toán các thông số như độ bền kéo dài không tỷ lệ (ReL, ReH), độ bền kéo (Rm) và tỷ lệ phần trăm kéo dài sau khi gãy (A).
(2) Thực hiện các thử nghiệm uốn cong
Thiết bị và phương pháp uốn cong
Thay thế các nếp nhăn và hỗ trợ, điều chỉnh khoảng cách hỗ trợ theo đường kính của thanh thép có xương sườn (thường gấp 3 lần đường kính), áp dụng phương pháp uốn cong lạnh 180 °,và từ từ nhấn vào indenter xuống cho đến khi mẫu được uốn cong theo góc được chỉ định, sau đó quan sát xem có nứt trên bề mặt hay không.
Kiểm tra sự tuân thủ tiêu chuẩn
Theo GB/T 1499.2 - 2018 Thép để củng cố bê tông - Phần 2: Thép đinh đan nóng,bề mặt của mẫu sau khi kiểm tra uốn cong không phải có vết nứt rõ ràng để xác minh rằng tính chất công nghệ của nó đáp ứng các yêu cầu về xây dựngthép.
| Đặc điểmkéotính chất | |||
| Lợi nhuận Sức mạnh, R. MPa |
Khả năng kéo / năng suất sức mạnh Tỷ lệ R/R | Tổng số kéo dài tại tối đa Sức mạnh, Tuổi % |
|
| B500A | 500 | 1.05 | 2.5 |
| B500B | 500 | 1.08 | 5.0 |
| B500C | 500 | ≥1.15,<1.35 | 7.5 |
| Rm / R. đặc trưng là 1,02 cho kích thước dưới 8mm. A: đặc trưng là 1.0% cho kích thước dưới 8mm. Các giá trị của R.được chỉ định là đặc trưng với p=0.95. Các giá trị của R/R và Ag được chỉ định là đặc trưng với p=0.90. Tính toán các giá trị của Rmand R. bằng cách sử dụng diện tích cắt ngang danh nghĩa. |
|||
| Giá trị tối đa tuyệt đối cho phép của độ bền năng suất là 650 MPa. | |||
| Đối với sức mạnh năng suất (Re), sức mạnh năng suất (ReH) trên sẽ được áp dụng.Xác định sức mạnh năng suất (Re) từ Độ bền chống rụng 0,2% ((Rpo.2) nếu không có hiện tượng năng suất. |
|||
Tiêu chuẩn:
Các tiêu chuẩn ISO 6892, ISO 6934, BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 và BSEN.
Các thông số kỹ thuật chính:
| Mô hình | WAW-1000G |
| Cấu trúc | 4 cột và 2 ốc vít |
|
Cách điều khiển |
Điều khiển thủ công quá trình tải, máy tính xử lý dữ liệu tự động |
| Max.load (kN) | 1000kN |
| Độ chính xác tải | ≤ ± 0,5% |
| Phạm vi tải | 2%-100% FS |
| Phạm vi kiểm soát căng thẳng isokinetic | 2-60 (N/mm2•S-1) |
| Lỗi tỷ lệ căng thẳng | ≤ ± 0,5% |
| Độ phân giải tải | 1/600000 |
| Phạm vi đo biến dạng | 2%~100% FS |
| Độ chính xác biến dạng | ≤ ± 0,5% |
| Độ phân giải dịch chuyển (mm) | 0.01 |
| Lỗi di chuyển | ≤ ± 0,5% |
| Max.piston stroke ((mm) | 250 |
| Tốc độ di chuyển piston tối đa | 0.5-100 mm/min Điều chỉnh bằng tay |
| Tốc độ nâng đầu chéo | 300mm/min |
| Không gian thử nghiệm căng lớn nhất | 700mm (có thể tùy chỉnh) |
| Không gian thử nghiệm nén tối đa | 600mm (có thể tùy chỉnh) |
| Phương pháp kẹp | Máy kẹp thủy lực |
| Phạm vi kẹp mẫu tròn (mm) | φ13-φ60 mm ((13-26,26-40,40-60) |
| Phạm vi kẹp mẫu phẳng (mm) | 0-15,15-30 mm |
| Chiều rộng kẹp mẫu phẳng ((mm) | 80 |
| Kích thước tấm nén (mm) | 200*200 |
| Khoảng cách cuộn cong ((mm) | 450 |
| Chiều rộng của cuộn uốn cong (mm) | 120 |
| Nguồn cung cấp điện | 3-phase,AC380V, 50Hz ((có thể được tùy chỉnh) |
| Trọng lượng và kích thước | 3200KG,1060mm*850*2370mm |
Bao bì và vận chuyển:
Câu hỏi thường gặp:
Q1. Công ty của bạn là một thương mại một hoặc một nhà máy?
A: Nhà máy + thương mại (tích hợp), 18 năm tập trung vào các thiết bị thử nghiệm, 14 năm kinh nghiệm xuất khẩu.
Q2. Làm thế nào để chọn các sản phẩm phù hợp nhất?
A: chuyên gia của chúng tôi sẽ cung cấp cho bạn đề xuất tốt nhất miễn là bạn cho chúng tôi biết loại thử nghiệm bạn cần làm và các thông số kỹ thuật cần thiết
Q3. Dellvery là gì?
A: Hầu hết thời gian, chúng tôi có cổ phiếu trong nhà máy. Nếu không có cổ phiếu, bình thường, thời gian giao hàng là 15-20 ngày làm việc sau khi nhận tiền gửi
Nếu bạn cần khẩn cấp, chúng tôi có thể xem xét việc sắp xếp đặc biệt cho bạn.
Q4. Bạn có chấp nhận dịch vụ tùy chỉnh không?
A: Vâng, tất nhiên, chúng tôi không chỉ có thể cung cấp máy tiêu chuẩn, mà còn có thể tùy chỉnh máy theo yêu cầu của bạn.
Đừng ngần ngại cho chúng tôi biết yêu cầu của bạn chúng tôi sẽ cố gắng hết sức để đáp ứng nhu cầu của bạn.
Chúng tôi có thể ghé thăm nhà máy của bạn trước khi đặt hàng không?
A: Vâng, chúng tôi nồng nhiệt chào đón và chân thành mời bạn hoặc nhóm của bạn đến thăm nhà máy của chúng tôi, chúng tôi sẽ giúp sắp xếp khách sạn và đón bạn từ sân bay.
Q6. Còn bảo hành của anh?
A: Nói chung, bảo hành của chúng tôi là một năm trong thời gian bảo hành. chúng tôi có thể cung cấp hỗ trợ kỹ thuật và thay thế các bộ phận. Nếu cần thiết, các kỹ sư của chúng tôi có thể đến nơi của bạn để phục vụ tốt hơn.
Q7. Làm thế nào về việc đóng gói cho máy, nó được bảo vệ an toàn trong quá trình vận chuyển?
A: Máy của chúng tôi được đóng gói bằng hộp gỗ xuất khẩu tiêu chuẩn, nó sẽ không bị hư hỏng. Chúng tôi đã cung cấp nhiều máy thử nghiệm ở nước ngoài bằng đường biển hoặc bằng không khí mà không bị hư hỏng.
