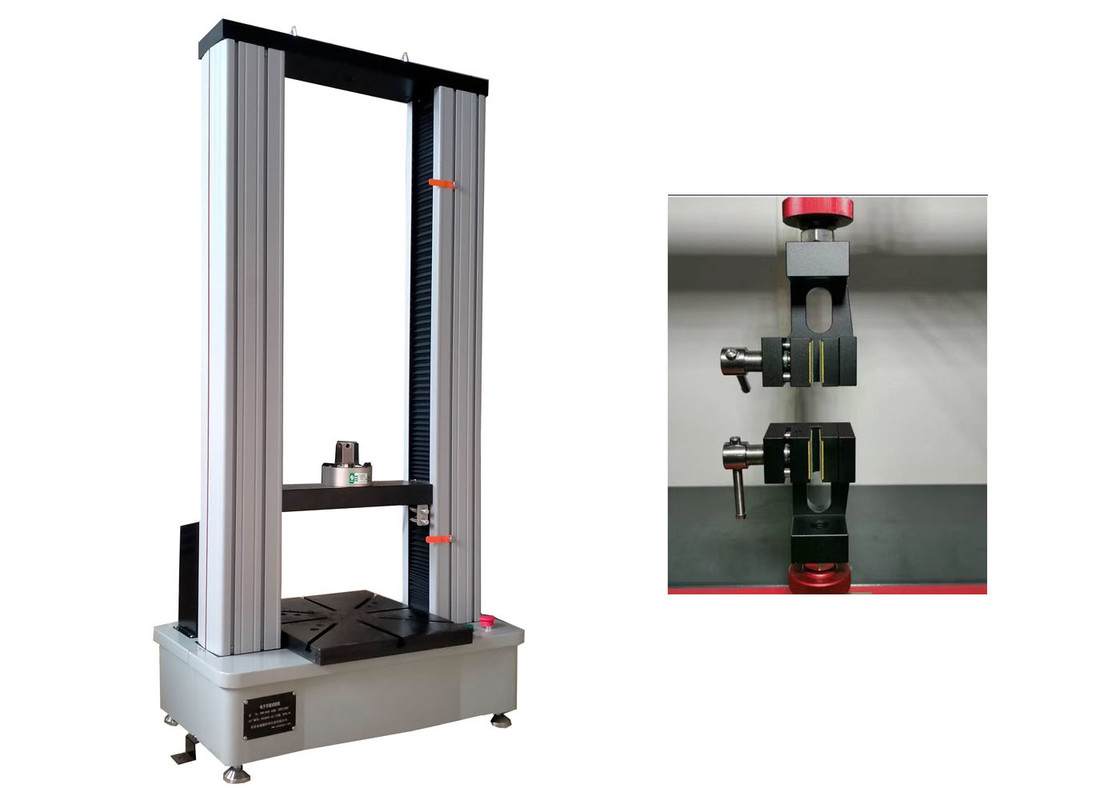

Máy thử nghiệm vạn năng điện tử dòng Series được thiết kế và sản xuất theo Tiêu chuẩn Quốc tế UTM
Máy thử nghiệm vạn năng điện tử được vi tính hóa dòng XWW được thiết kế và sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và quốc gia, bao gồm ASTM, ISO, DIN và GB.
Dòng máy này áp dụng cho nhiều loại vật liệu, hỗ trợ các thử nghiệm cơ học chính như thử nghiệm kéo, thử nghiệm nén, thử nghiệm uốn, thử nghiệm cắt và thử nghiệm mỏi chu kỳ thấp. Nó phù hợp để thử nghiệm kim loại, cao su, nhựa, lò xo, hàng dệt và các linh kiện công nghiệp khác nhau.
Được sử dụng rộng rãi trong các ngành công nghiệp mục tiêu, Dòng XWW cũng đóng vai trò là một công cụ thử nghiệm thiết yếu trong các viện nghiên cứu và phát triển (R&D), phòng thí nghiệm thử nghiệm chuyên nghiệp và trung tâm đào tạo kỹ thuật.
Thông số kỹ thuật chính
| Model |
XWW-5, 10, 20KN |
| Loại |
Kiểu cửa |
| Tải trọng tối đa |
5KN, 10KN, 20KN |
| Chuyển đổi đơn vị |
Tấn, Kg, g, Kn, Lb; mm, cm, inch |
| Cấp chính xác |
0.5% |
| Phạm vi đo lực |
0.4%~100%FS |
| Độ chính xác đo lực |
≤0.5% |
| Phạm vi đo biến dạng |
2%~100%FS |
| Độ chính xác đo biến dạng |
1% |
| Độ phân giải dịch chuyển của dầm ngang |
0.001mm |
| Phạm vi tốc độ dầm ngang |
0.01~500mm/phút |
| Độ chính xác tốc độ dịch chuyển |
≤ 0.5% |
| Chiều rộng thử nghiệm |
400mm (hoặc theo đơn đặt hàng) |
| Khoảng cách kéo |
600mm |
| Khoảng cách nén |
900mm (hoặc theo đơn đặt hàng) |
| Kẹp |
Kẹp hình nêm, Phụ kiện nén, Phụ kiện uốn |
| Hệ thống PC |
Được trang bị máy tính thương hiệu |
| Độ dày mẫu phẳng |
0~7mm |
| Nguồn điện |
AC220V |
| Tiêu chuẩn |
ISO 7500-1 ISO 572 ISO 5893 ASTMD638695790 |
| Kích thước của máy chủ |
860*560*2000mm |
| Trọng lượng |
400Kg |
Phần mềm Máy thử nghiệm vạn năng (Các tính năng chính)
Phần mềm này tự hào có chức năng mạnh mẽ, bao gồm các chương trình thử nghiệm chuyên dụng để thử nghiệm kéo, thử nghiệm nén, thử nghiệm uốn, thử nghiệm cắt và thử nghiệm bóc trên kim loại, phi kim loại và các vật liệu khác nhau.
- Nền tảng thân thiện với người dùng:Dựa trên Windows, có tính năng vận hành trực quan và chức năng dễ học để người dùng dễ dàng làm quen.
- Hỗ trợ đa ngôn ngữ:Hỗ trợ chuyển đổi ngôn ngữ liền mạch giữa tiếng Trung giản thể, tiếng Trung phồn thể và tiếng Anh.
- Quản lý người dùng:Hỗ trợ tối đa mười tài khoản người dùng với bảo vệ bằng mật khẩu để kiểm soát truy cập an toàn.
- Bảo vệ quá tải:Tích hợp chức năng bảo vệ quá tải với ngưỡng quá tải do người dùng cấu hình.
- Tính linh hoạt của đơn vị & Giám sát thời gian thực:Cho phép chuyển đổi dễ dàng các đơn vị lực và dịch chuyển, với hiển thị theo thời gian thực các biến thể ứng suất và biến dạng.
- Tính linh hoạt của đường cong:Hỗ trợ chuyển đổi theo yêu cầu giữa nhiều đường cong thử nghiệm, bao gồm đường cong tải-dịch chuyển, tải-thời gian, dịch chuyển-thời gian, ứng suất-biến dạng và đường cong tải-chiều dài kéo.
- Hệ thống hiệu chuẩn lực:Được trang bị hệ thống hiệu chuẩn giá trị lực hai kênh, có tính năng tự động đặt về 0 và tự động nhận dạng/nhập dữ liệu hiệu chuẩn.
- Tuân thủ tiêu chuẩn:Tương thích với nhiều tiêu chuẩn thử nghiệm quốc tế và quốc gia, chẳng hạn như ISO, JIS, ASTM, DIN và GB.
- So sánh đường cong:Tạo điều kiện phân tích so sánh các đường cong thử nghiệm trong cùng một nhóm thông qua hiển thị lớp phủ.
- Tính toán tự động:Bao gồm tự động đặt về 0, với tính toán tự động các thông số chính: lực tối đa, cường độ chảy trên, cường độ chảy dưới, độ bền kéo, độ bền nén, mô đun đàn hồi và phần trăm độ giãn dài.
Cấu hình hệ thống
1 Bộ phận chính của máy
1.1 Động cơ servo AC, trình điều khiển 1 bộ
1.2 Hệ thống giảm tốc 1 bộ
1.3 Cảm biến tải 5, 10, 20KN 1pc
1.4 Vít bi chính xác 2 bộ
1.5 Bảng điều khiển 1 bộ
2 Hệ thống điều khiển servo 1 bộ
3 Hệ thống bánh răng 1 bộ
4 PC 1 bộ
5 Máy in màu phun 1 bộ
7 Phụ kiện thử nghiệm kéo 1 bộ
Phụ kiện nén 1 bộ

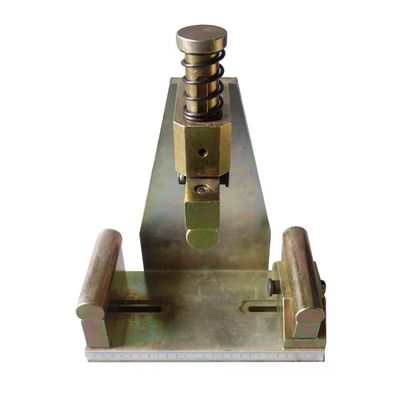

Phụ kiện uốn 1 bộ
8 Máy đo độ giãn lớn 1 bộ
9 CD cài đặt phần mềm 1 bộ
10 Tài liệu kỹ thuật 1 bộ
bao gồm: Hướng dẫn sử dụng, Hướng dẫn sử dụng phần mềm, Chứng chỉ
11 Bộ dụng cụ 1 bộ
