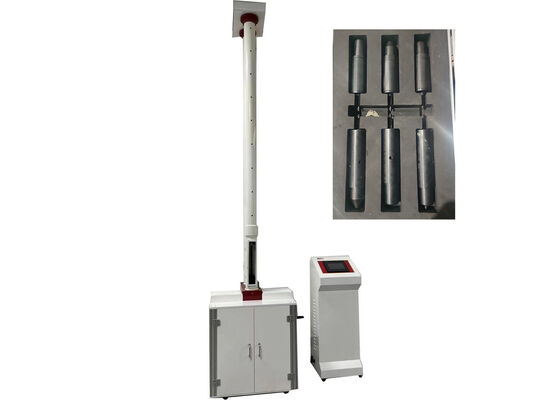

Thiết bị kiểm tra búa rơi cung cấp tính linh hoạt trong việc kiểm tra các kích cỡ và hình dạng mẫu khác nhau trong điều kiện được kiểm soát
Máy kiểm tra va đập búa rơi / Máy kiểm tra độ bền rách bằng trọng lượng rơi được thiết kế đặc biệt để thực hiện kiểm tra va đập trên ống nhựa, tấm kim loại và các sản phẩm hoàn chỉnh của chúng. Mục đích cốt lõi của nó là đánh giá và xác định chính xác các đặc tính chống va đập của các vật liệu này, cung cấp dữ liệu hỗ trợ đáng tin cậy cho việc kiểm soát chất lượng vật liệu và xác nhận hiệu suất sản phẩm.

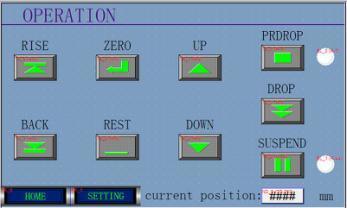

Hệ thống điều khiển của máy kiểm tra áp dụng công nghệ điều khiển kỹ thuật số tiên tiến, cho phép cài đặt tham số chính xác, điều chỉnh về 0 tự động và nâng hạ búa tự động. Đáng chú ý, nó được trang bị cơ chế chống va đập thứ cấp tích hợp, giúp ngăn chặn hiệu quả các va đập thứ cấp không mong muốn trong quá trình kiểm tra — đảm bảo độ chính xác của kết quả kiểm tra và nâng cao an toàn vận hành.
Cấu trúc sản phẩm và nguyên lý hoạt động
Thành phần cốt lõi
- Bàn làm việc
- Cơ chế ngăn ngừa va đập thứ cấp
- Ống đỡ
- Ống dẫn hướng
- Thân búa
- Bộ lắp ráp khối V
- Cơ chế búa rơi tự động
- Bộ giảm tốc
- Hộp điều khiển điện
- Giá đỡ
Nguyên lý hoạt động
Một giá đỡ búa được lắp đặt bên trong ống dẫn hướng. Được dẫn động bởi động cơ và bộ giảm tốc, giá đỡ nâng thân búa lên chiều cao kiểm tra đã đặt. Kích hoạt công tắc kích hoạt rơi sẽ giải phóng thân búa để rơi tự do bên trong ống dẫn hướng và va vào mẫu thử, do đó hoàn thành các mục tiêu kiểm tra va đập.
Tính toán năng lượng va đập & Ngăn ngừa va đập thứ cấp
Năng lượng va đập được tính toán chính xác dựa trên trọng lượng của thân búa và chiều cao rơi đã đặt. Sau khi va vào mẫu thử, thiết bị ngăn thân búa bật trở lại và gây ra va đập thứ cấp. Được trang bị công nghệ điều khiển cảm biến quang điện, hệ thống phát hiện thân búa bật trở lại trong thời gian thực và kích hoạt cơ chế ngăn ngừa va đập thứ cấp để kẹp nhanh thân búa. Thiết kế này loại bỏ hiệu quả nguy cơ va đập thứ cấp, đảm bảo độ chính xác và độ tin cậy của kết quả kiểm tra.
Cơ chế điều chỉnh bộ lắp ráp khối V
Bộ lắp ráp khối V được lắp đặt bên dưới bàn làm việc, với hai thanh dẫn hướng được lắp đặt ở hai bên. Xoay tay quay sẽ dẫn động bộ lắp ráp khối V nâng lên theo chiều dọc, cho phép định vị chính xác các mẫu thử có kích cỡ và hình dạng khác nhau.
Thông số kỹ thuật
| Tham số |
Thông số kỹ thuật |
| Mẫu mã |
XJL-300D |
| Nhiệt độ môi trường |
10℃-35℃ |
| Chất lượng búa rơi |
0.5kg-15kg |
| Đường kính búa |
D25mm, D90mm |
| Chiều cao rơi |
50mm-2000mm, sai số ≤±2mm |
| Đường kính mẫu |
⌀10mm-⌀450mm |
| Độ lệch tâm va đập so với tâm cố định |
≤2mm |
| Hỗ trợ kiểu V |
120° |
| Nguồn điện |
220VAC±10% |
| Kích thước tổng thể |
730mm*700mm*3650mm |
| Trọng lượng tịnh |
300kg |
Hỗ trợ và Dịch vụ
Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ hậu mãi chuyên nghiệp cho Thiết bị kiểm tra búa rơi của chúng tôi. Đội ngũ kỹ sư và kỹ thuật viên được chứng nhận của chúng tôi cung cấp chuyên môn chuyên biệt bao gồm lắp đặt tại chỗ, bảo trì phòng ngừa theo lịch trình, khắc phục sự cố nhanh chóng, hiệu chuẩn chính xác và các dịch vụ giá trị gia tăng khác. Chúng tôi cũng cung cấp các giải pháp tùy chỉnh được thiết kế để đáp ứng các yêu cầu kiểm tra và kịch bản ứng dụng độc đáo của bạn.
Chúng tôi cam kết cung cấp dịch vụ khách hàng và hỗ trợ kỹ thuật hàng đầu trong ngành. Đội ngũ hỗ trợ chuyên nghiệp của chúng tôi luôn sẵn sàng 24/7 để giải đáp kịp thời các yêu cầu của bạn, giải quyết các vấn đề kỹ thuật và đảm bảo thiết bị của bạn hoạt động không bị gián đoạn.
Để biết thêm chi tiết hoặc tư vấn cá nhân, vui lòng liên hệ với chúng tôi sớm nhất có thể.
Đóng gói và Vận chuyển
Thiết bị kiểm tra búa rơi sẽ được đóng gói trong các thùng gỗ chắc chắn đạt tiêu chuẩn xuất khẩu để đảm bảo sự bảo vệ tối đa trong quá trình vận chuyển. Mỗi thùng được cấu hình để bao gồm đơn vị chính, hướng dẫn vận hành và bảo trì chi tiết, cũng như tất cả các phụ tùng và phụ kiện liên quan cần thiết cho việc lắp đặt tại chỗ và vận hành ban đầu.
Nhãn vận chuyển rõ ràng sẽ được dán nổi bật ở bên ngoài mỗi thùng, chỉ rõ tên thiết bị, số kiểu máy và số sê-ri duy nhất — tạo điều kiện nhận dạng dễ dàng, quản lý kho và thủ tục thông quan.
Một bộ đầy đủ tài liệu vận chuyển sẽ được chuẩn bị để đi kèm với lô hàng, bao gồm hóa đơn thương mại, danh sách đóng gói chi tiết và tất cả các giấy tờ bổ sung theo quy định đối với vận tải hàng hóa quốc tế (ví dụ: tờ khai hải quan).
Chi phí vận chuyển được tính dựa trên điểm đến giao hàng cuối cùng và phương thức vận chuyển đã chọn (ví dụ: vận tải biển, vận tải hàng không), với giá minh bạch được cung cấp trước khi xác nhận đơn hàng.
Câu hỏi thường gặp
Q1: Thiết bị kiểm tra búa rơi là gì?
Thiết bị kiểm tra búa rơi là một thiết bị kiểm tra va đập chính xác do JHH sản xuất, với cơ sở sản xuất đặt tại Bắc Kinh, Trung Quốc. Nó được thiết kế đặc biệt để xác định khả năng chống va đập của vật liệu và sản phẩm hoàn chỉnh.
Q2: Mục đích của Thiết bị kiểm tra búa rơi là gì?
Mục đích cốt lõi của Thiết bị kiểm tra búa rơi này là đánh giá chính xác khả năng chống va đập của các vật liệu và sản phẩm mục tiêu. Quá trình kiểm tra quan trọng này xác minh sự tuân thủ các tiêu chuẩn chất lượng ngành, đảm bảo tính toàn vẹn cấu trúc và độ tin cậy hoạt động của các mặt hàng được kiểm tra trong các kịch bản sử dụng thực tế.
Q3: Thiết bị kiểm tra búa rơi có thể được sử dụng cho những sản phẩm nào?
Thiết bị này chủ yếu được thiết kế để kiểm tra khả năng chống va đập của nhiều loại sản phẩm ống, bao gồm ống cấp nước PVC-U, ống thoát nước thải, ống cấp nước áp lực thấp, ống truyền tải áp lực thấp, ống bọt lõi, ống sóng đôi thành và ống cấp nước PE. Nó cũng phù hợp để đánh giá hiệu suất của các tấm nhựa cứng.
Q4: Độ chính xác của Thiết bị kiểm tra búa rơi là bao nhiêu?
Thiết bị kiểm tra búa rơi có độ chính xác đo lường cao lên tới 0,5%, đảm bảo dữ liệu kiểm tra chính xác và có thể lặp lại cho các ứng dụng kiểm soát chất lượng và R&D.
Q5: Lực kiểm tra tối đa của Thiết bị kiểm tra búa rơi là bao nhiêu?
Thiết bị kiểm tra búa rơi có định mức năng lượng kiểm tra tối đa là 300 joules (300J).
