Ống cao áp chống nhựa đầu nắp
Khóa cuối ống nhựa chịu áp suất cao lý tưởng để niêm phong ống nhựa trong các thử nghiệm thủy tĩnh và nổ.
Tổng quan sản phẩm

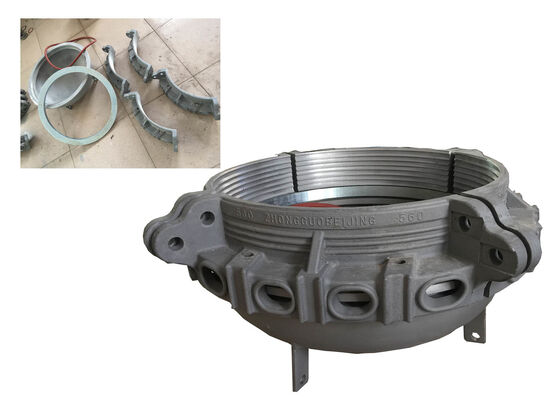

Các khớp niêm phong DN560mm, có sẵn trong các tùy chọn Stainless Steel (SS) hoặc Carbon Steel,được thiết kế và chế tạo chính xác để cung cấp cách niêm phong đáng tin cậy cho các mẫu ống nhựa và composite trong các thử nghiệm hiệu suất quan trọngNó đặc biệt tương thích với HDPE, PE, PVC, PP-R, ABS và ống tổng hợp, tạo điều kiện niêm phong kín cho thử nghiệm thủy tĩnh, thử nghiệm nổ, thử nghiệm áp suất âm,và các đánh giá hiệu suất ống liên quan khác.
Đặc điểm cấu trúc
Thiết bị kết cấu loại A được đúc có thiết kế không có thanh (không có thanh thắt trung gian) và thể hiện khả năng chống áp suất cao đặc biệt,làm cho nó phù hợp với các kịch bản thử nghiệm ống nghiêm ngặt liên quan đến tải áp suất cực cao.

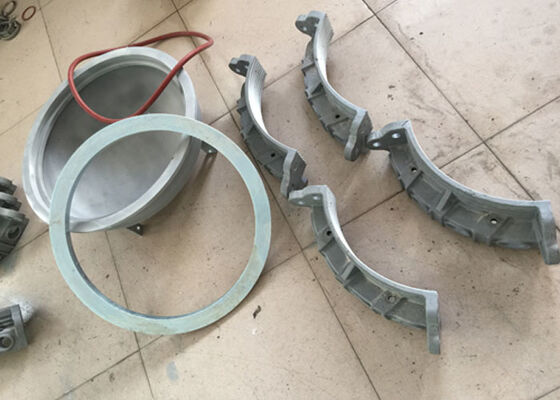

Cấu hình thành phần của nó bao gồm một cơ sở bán tròn, một vòng O cao su silicone, một vòng theo dõi, một khối kẹp, các nút buộc, các nút nén,và một van thông gió tất cả được thiết kế để hoạt động phối hợp cho việc niêm phong đáng tin cậy và sự ổn định cấu trúc trong quá trình thử nghiệm.
Kích thước có sẵn
Các đường kính ống áp dụng bao gồm Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm,Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm và Ø2000 mm.
Tiêu chuẩn tuân thủ
Sản phẩm hoàn toàn tương thích với Tiêu chuẩn Anh (BS), Tiêu chuẩn Mỹ (ASTM / ASME) và các tiêu chuẩn ống dẫn quốc tế khác, phục vụ các yêu cầu dự án toàn cầu đa dạng.
Định dạng của các sản phẩm:
Thông số kỹ thuật
| Tên sản phẩm |
DN560mm SS hoặc ghép niêm phong thép carbon được sử dụng để niêm phong ống HDPE, PE, PVC |
| Màu sắc |
Màu trắng bạc |
| Chiều độ phác thảo |
φ850*450mm |
| Chiều kính ống áp dụng |
φ560 ~ φ565mm |
| Max. áp suất |
4MPA |
| Kích thước của vòng con dấu |
φ495*18mm |
| Kết nối đầu cuối |
M12*1.25, 1/4'', 3/8" (có thể tùy chỉnh) |
| Loại |
Loại A |
| Bao bì |
Gỗ xuất khẩu tiêu chuẩn |
| Giấy chứng nhận |
ISO |
| Thời gian giao hàng |
10 ngày |
Câu hỏi thường gặp
Q1: Các vật liệu nào được sử dụng trong sản xuất các thiết bị ống, và nó cung cấp hiệu suất chống ăn mòn như thế nào?
Bộ cố định ống được chế tạo từ thép không gỉ (SS) hoặc thép cacbon cao cấp, với tất cả các bề mặt tiếp xúc với môi trường được xử lý chống ăn mòn.Thiết kế này đảm bảo khả năng chống xói hóa học và độ ẩm tuyệt vời, làm cho nó phù hợp với việc sử dụng lâu dài trong môi trường thử nghiệm áp suất thủy tĩnh, nổ và âm liên quan đến các vật liệu ống khác nhau.
Q2: Phạm vi đường kính ống áp dụng của thiết bị là gì và nó tương thích với các tiêu chuẩn quốc tế nào?
Chiếc thiết bị bao gồm một phạm vi đường kính rộng từ Ø10 mm đến Ø2000 mm, bao gồm các thông số kỹ thuật chính như Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm và Ø1600 mm.Nó hoàn toàn tương thích với các tiêu chuẩn quốc tế bao gồm các tiêu chuẩn Anh (BS), Tiêu chuẩn Mỹ (ASTM / ASME) và loạt ISO, thích nghi liền mạch với các yêu cầu sản xuất và thử nghiệm ống toàn cầu.
Q3: Khả năng chịu áp suất tối đa của thiết bị ống là bao nhiêu và nó có thể đáp ứng các yêu cầu thử nghiệm áp suất cao không?
Thiết bị có sức chịu áp suất tối đa lên đến 16 MPa (160 bar),đáp ứng đầy đủ các yêu cầu áp suất của thử nghiệm thủy tĩnh và thử nghiệm nổ cho hầu hết các ống nhựa công nghiệp (HDPE), PE, PVC, ống tổng hợp, v.v.). Thiết kế cấu trúc không cột của nó làm tăng sự ổn định kháng áp suất, tránh rò rỉ hoặc biến dạng trong điều kiện áp suất cực cao.
Q4: Cơ chế niêm phong nào được áp dụng và làm thế nào để đảm bảo hiệu suất không rò rỉ trong quá trình thử nghiệm?
Thiết bị sử dụng một hệ thống niêm phong vòng O cao su silicone kết hợp với một vòng theo dõi và thiết kế khối kẹp.trong khi khối kẹp và bu lông nén đạt được áp dụng áp lực đồng đềuCấu trúc niêm phong nhiều lớp này đảm bảo không rò rỉ trong quá trình thử nghiệm, ngay cả dưới áp suất liên tục kéo dài.
Q5: Các đặc điểm cấu trúc nào của thiết bị có thể đơn giản hóa việc lắp đặt và cải thiện hiệu quả thử nghiệm?
Thiết bị này sử dụng thiết kế cấu trúc loại A đúc không có thanh thắt trung gian, có cấu trúc nhỏ gọn và nhẹ.Nó được trang bị các bu lông cố định và bu lông nén để lắp ráp và tháo rời nhanh chóng, giảm thời gian kẹp ống bằng 30% so với các thiết bị cố định truyền thốngThiết kế cơ sở bán tròn cũng đảm bảo vị trí ổn định của mẫu ống trong quá trình thử nghiệm.
Q6: Thiết bị có tương thích với các loại vật liệu ống khác nhau và các kịch bản thử nghiệm không?
Vâng, thiết bị này tương thích với các ống nhựa (HDPE, PE, PVC, PP-R, ABS), ống tổng hợp và ống polyethylene thép gia cố.Nó phù hợp với nhiều kịch bản thử nghiệm bao gồm thử nghiệm áp suất thủy tĩnh, thử nghiệm sức mạnh nổ, thử nghiệm độ kín áp suất âm, và thử nghiệm kháng áp suất ngắn hạn, phục vụ như một phụ kiện linh hoạt cho thiết bị thử nghiệm ống.
