Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Thiết bị kiểm tra đường ống để thực hiện kiểm tra chu kỳ áp suất và nhiệt độ dài hạn trên các hệ thố | Nhiệt độ đồng nhất: | ± 0,5oC |
|---|---|---|---|
| Chế độ hiển thị: | Màn hình cảm ứng | Vận tốc dòng chảy: | > 0,9m/s |
| Số lượng chu kỳ: | Bất kỳ số lần nào từ 0 đến 100.000 | Độ chính xác kiểm soát nhiệt độ: | Đặt giá trị ±0,5°c |
| Phương pháp kiểm soát: | điều khiển PLC | Phạm vi kiểm soát nhiệt độ: | 20°c đến nhiệt độ phòng (nhiệt độ phòng > 20°c) |
| Làm nổi bật: | Thiết bị kiểm tra ống cho hệ thống nhựa,Thiết bị kiểm tra chu kỳ áp suất dài hạn,Kiểm tra chu kỳ nhiệt độ cho phụ kiện ống |
||

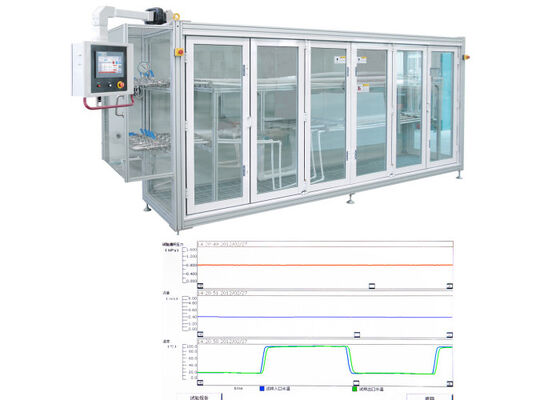

Máy kiểm tra tuần hoàn nước nóng và lạnh dòng CHW
Hệ thống kiểm tra chuyên dụng này đánh giá hiệu suất của hệ thống ống và phụ kiện nhựa theo các thông số kỹ thuật tiêu chuẩn nghiêm ngặt. Thiết bị áp dụng áp suất bên trong được xác định trước cho các mẫu ống trong khi cho chúng chịu các chu kỳ nhiệt độ lạnh và nóng xen kẽ trong một khoảng thời gian kiểm tra được xác định trước. Sau khi hoàn thành các chu kỳ kiểm tra cần thiết, hệ thống sẽ xác minh xem các ống và phụ kiện đã kiểm tra có bị lỗi rò rỉ hoặc vỡ hay không.
Quy trình kiểm tra: Việc xác minh độ ổn định dài hạn này yêu cầu 5.000 chu kỳ tuần hoàn nước nóng và lạnh cho mỗi mẫu hệ thống ống nhựa. Mỗi chu kỳ kéo dài 30 phút (15 phút tuần hoàn nước lạnh sau đó là 15 phút tuần hoàn nước nóng), đòi hỏi hoạt động liên tục dài hạn đáng tin cậy và hiệu suất ổn định nhất quán từ thiết bị kiểm tra.
Máy kiểm tra này được sản xuất theo yêu cầu, tuân thủ đầy đủ các thông số kỹ thuật kỹ thuật của Châu Âu cho một thương hiệu nổi tiếng của Châu Âu và đã chứng minh không có lỗi kỹ thuật hoặc chất lượng nào trong nhiều năm hoạt động thực tế trên thị trường Châu Âu.
Thành phần hệ thống: Thiết bị bao gồm bốn thành phần chức năng cốt lõi: mô-đun thực hiện trao đổi nước lạnh, mô-đun thực hiện trao đổi nước nóng, buồng kiểm tra mẫu và bộ làm lạnh công nghiệp. Nó có thiết kế ngoại hình thanh lịch, kiến trúc cấu trúc mô-đun, công nghệ điều khiển tiên tiến, hiệu suất hoạt động ổn định, chất lượng đáng tin cậy và hoạt động trực quan thân thiện với người dùng.
| Số hiệu tiêu chuẩn | Tên tiêu chuẩn |
|---|---|
| ISO 10508 | Các quy định liên quan đến ống và phụ kiện nhựa nhiệt dẻo sử dụng trong hệ thống nước nóng và lạnh |
| ISO 19893 | Hệ thống ống nhựa - Ống và phụ kiện nhựa nhiệt dẻo cho nước nóng và lạnh - Phương pháp kiểm tra khả năng chống chịu của các cụm lắp ráp với chu kỳ nhiệt độ |
| GB/T 19993-2005 | Phương pháp kiểm tra chu kỳ nhiệt của hệ thống ống cấp thoát nước bằng nhựa nóng chảy và hệ thống khớp nối ống |
| GB/T 18997.1-2003 | Ống áp lực composite nhôm-nhựa - Phần 1: Ống nhôm-nhựa có hàn chồng ống nhôm |
| GB/T 18997.2-2003 | Ống áp lực composite nhôm-nhựa - Phần 2: Ống nhôm hàn khớp nối-ống nhôm-nhựa |
| GB/T 18742.2-2002 | Hệ thống ống Polypropylene cho nước nóng và lạnh - Phần 2: Vật liệu ống |
| GB/T 18742.3-2002 | Hệ thống ống Polypropylene nước nóng và lạnh Phần 3: Phụ kiện |
| GB/T 18992.2-2003 | Hệ thống nước nóng và lạnh sử dụng vật liệu ống Polyethylene liên kết ngang (PE-X) - Phần 2: Vật liệu ống |
| GB/T 18993.2-2003 | Hệ thống ống Polyvinyl clorua clo hóa (PVC-C) cho nước nóng và lạnh - Phần 2: Vật liệu ống |
| GB/T 18993.3-2003 | Hệ thống ống Polyvinyl clorua clo hóa (PVC-C) cho nước nóng và lạnh - Phần 3: Phụ kiện |
| GB/T 18991-2003 | Ống và phụ kiện nhựa nhiệt dẻo cho hệ thống nước nóng và lạnh |
| Dự án | Chỉ số |
|---|---|
| Phạm vi kiểm soát áp suất | 0,40 Mpa ~1,20 Mpa |
| Độ chính xác điều khiển | Giá trị đặt ±0,02 mpa (bao gồm cả quá trình chuyển đổi từ lạnh sang nóng) |
| Trạm kiểm tra | 1-6 |
| Diện tích mặt cắt ngang tổng đo tối đa | 6200 mm² (2 × φ63); có thể tùy chỉnh theo yêu cầu |
| Thời gian tuần hoàn cho cả nước nóng và nước lạnh | Bất kỳ cài đặt nào từ 600 giây đến 1800 giây |
| Thời gian chuyển đổi nước nóng và lạnh xen kẽ | ≤60 giây |
| Số chu kỳ | Bất kỳ số lần nào từ 0 đến 100.000 |
| Chiều dài tối đa của đoạn ống thẳng trong mẫu | 3700mm |
| Chế độ hiển thị | Màn hình cảm ứng |
| Phương pháp điều khiển | Điều khiển PLC |
| Tốc độ dòng chảy | >0,9m/s |
| Chất lượng nước | Nước tinh khiết, nước khử ion hoặc nước đã làm mềm |
| Áp suất cấp nước tự động | >＞0,05mpa |
| Sai số đọc hiển thị nhiệt độ | ±0,2°C |
| Chênh lệch nhiệt độ giữa đầu vào và đầu ra của mẫu | <＜2°C |
| Phạm vi kiểm soát nhiệt độ bể chứa nước lạnh | 20°C đến nhiệt độ phòng (nhiệt độ phòng > 20°C) |
| Độ chính xác kiểm soát nhiệt độ nước lạnh | Giá trị đặt ±0,5°C |
| Độ đồng nhất nhiệt độ nước lạnh | ±0,5°C |
| Phạm vi kiểm soát nhiệt độ bể nước nóng | Nhiệt độ phòng đến 95°C |
| Độ chính xác kiểm soát nhiệt độ nước nóng | Giá trị đặt ±0,5°C |
| Độ đồng nhất nhiệt độ nước nóng | ±0,5°C |
| Nguồn điện | 380(1-15%)vac~380(1+10%)vac 50hz 25kw |
| Kích thước tổng thể | Dài 5200 mm × Rộng 3200 mm × Cao 2100 mm |
| Kích thước lắp đặt | Dài 6000 mm × Rộng 4000 mm × Cao 3000 mm |
| Tổng trọng lượng | 3210kg |
| Tên | Số lượng |
|---|---|
| Máy tính màn hình cảm ứng công nghiệp | 1 đơn vị |
| Bể chứa nước lạnh | 1 đơn vị |
| Bể nước nóng | 1 đơn vị |

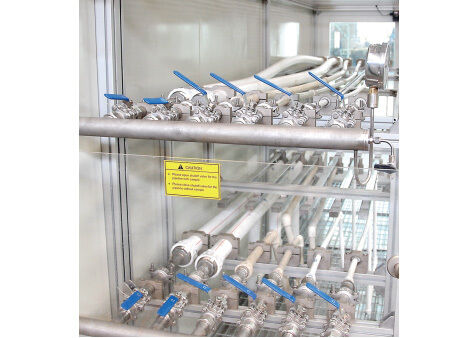

| Buồng kiểm tra | 1 bộ |
| Thiết bị tải trước | 6 bộ |
| Máy bơm ly tâm loại nhiều tầng | 1 bộ |
| Van điện từ khí nén | 4 |
| Máy bơm nối tiếp | 1 bộ |
| Kẹp - nửa vòng 63,5 | 1 bộ |
| Kẹp - nửa vòng 60,3 | 1 bộ |
| Kẹp - nửa vòng 54 | 1 bộ |
| Kẹp - nửa vòng 40 | 1 bộ |
| Kẹp - nửa vòng 35 | 1 bộ |
| Kẹp - nửa vòng 28 | 1 bộ |
| Kẹp - nửa vòng 22 | 1 bộ |
| Kẹp - nửa vòng 18 | 1 bộ |
| Kẹp - nửa vòng 15 | 1 bộ |
