Thiết bị kiểm tra đường ống để tạo điều kiện thuận lợi cho việc kiểm tra chu kỳ áp suất và nhiệt độ dài hạn trên các hệ thống và phụ kiện ống nhựa

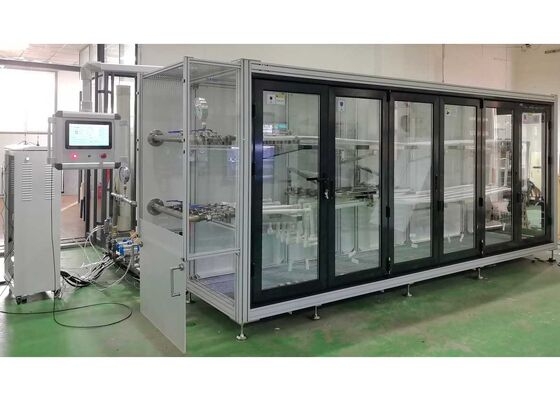

Hình ảnh lớn : Thiết bị kiểm tra đường ống để tạo điều kiện thuận lợi cho việc kiểm tra chu kỳ áp suất và nhiệt độ dài hạn trên các hệ thống và phụ kiện ống nhựa

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Bắc Kinh, Trung Quốc
Hàng hiệu:	JINHAIHU
Chứng nhận:	ISO9001, CE
Số mô hình:	CHW-63M

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
chi tiết đóng gói:	Vỏ gỗ xuất khẩu tiêu chuẩn
Thời gian giao hàng:	10~15 ngày làm việc
Điều khoản thanh toán:	L/C,D/A,D/P,T/T,Western Union
Khả năng cung cấp:	20 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Thiết bị kiểm tra đường ống để tạo điều kiện thuận lợi cho việc kiểm tra chu kỳ áp suất và nhiệt độ	Số lượng chu kỳ:	Bất kỳ số lần nào từ 0 đến 100.000
Nhiệt độ đồng nhất:	± 0,5oC	Vận tốc dòng chảy:	> 0,9m/s
Phương pháp kiểm soát:	điều khiển PLC	Độ chính xác kiểm soát nhiệt độ:	Đặt giá trị ±0,5°c
Phạm vi kiểm soát nhiệt độ:	20°c đến nhiệt độ phòng (nhiệt độ phòng > 20°c)	Chế độ hiển thị:	Màn hình cảm ứng
Làm nổi bật:	Thiết bị thử nghiệm ống cho các hệ thống nhựa , thiết bị thử nghiệm chu kỳ áp lực cho ống , thiết bị thử nghiệm nhiệt độ cho phụ kiện ống

Thiết bị Kiểm tra Ống cho Kiểm tra Chu kỳ Áp suất và Nhiệt độ Dài hạn

Hệ thống kiểm tra chuyên dụng này được thiết kế để đánh giá độ bền của hệ thống ống nhựa và phụ kiện, được lắp ráp theo tiêu chuẩn kỹ thuật. Hệ thống áp dụng áp suất bên trong được cài đặt trước trong khi cho mẫu thử tiếp xúc với điều kiện nhiệt độ lạnh và nóng theo chu kỳ trong các khoảng thời gian kiểm tra được lập trình. Sau khi hoàn thành các chu kỳ kiểm tra, hệ thống tự động kiểm tra ống và phụ kiện xem có bị lỗi rò rỉ hoặc vỡ không.

Tổng quan Quy trình Kiểm tra

Việc xác minh độ bền dài hạn này yêu cầu 5.000 chu kỳ tuần hoàn nước nóng và lạnh cho mỗi bộ mẫu thử, với mỗi chu kỳ kéo dài 30 phút (15 phút nước lạnh tiếp theo là 15 phút nước nóng). Thiết bị đảm bảo hoạt động liên tục đáng tin cậy trong thời gian dài và ổn định hiệu suất nhất quán. Được sản xuất tùy chỉnh cho thị trường Châu Âu theo tiêu chuẩn kỹ thuật, máy này đã chứng minh không có lỗi kỹ thuật hoặc chất lượng nào trong nhiều năm hoạt động.

Cấu hình Hệ thống

Thiết bị bao gồm bốn mô-đun chức năng cốt lõi: mô-đun thực thi trao đổi nước lạnh, mô-đun thực thi trao đổi nước nóng, buồng kiểm tra mẫu thử và bộ làm lạnh nước công nghiệp. Các tính năng bao gồm thiết kế ngoại thất bóng bẩy, khung cấu trúc mô-đun, công nghệ điều khiển tiên tiến, hiệu suất hoạt động ổn định, chất lượng đáng tin cậy và vận hành đơn giản, thân thiện với người dùng.

Tính năng Thiết bị

Thiết kế Cấu trúc Mở được Bảo vệ bằng Sáng chế:Nước có nhiệt độ cao, áp suất cao chỉ lưu thông bên trong mẫu thử và đường ống kết nối đặc biệt. Thiết bị sử dụng thiết kế bình áp suất khí quyển với các đường ống lưu thông khác chạy dưới áp suất khí quyển tiêu chuẩn, đảm bảo hoạt động đáng tin cậy trong thời gian dài.
Hệ thống Điều khiển Vòng kín Hoàn toàn:Sử dụng hệ thống điều khiển kỹ thuật số hoàn toàn nhập khẩu cung cấp điều chỉnh áp suất bên trong chính xác theo vòng kín. Tự động điều chỉnh máy bơm tuần hoàn chính và van điều khiển dựa trên các chỉ số thời gian thực bao gồm nhiệt độ chất lỏng, thời gian hoạt động và vận tốc dòng chảy của ống.
Hệ thống Chuyển đổi Chu kỳ Thông minh:Hệ thống điều khiển tự động điều chỉnh trạng thái hoạt động dựa trên giám sát thời gian thực nhiệt độ nước vào/ra, mức chất lỏng trong bể và khoảng thời gian chuyển đổi. Đảm bảo chênh lệch nhiệt độ giữa các bể dưới 3°C để tiêu thụ năng lượng cực thấp.
Thiết kế Hoạt động Ít tiếng ồn:Được trang bị bộ điều khiển dòng nước độc quyền giúp giảm đáng kể tiếng ồn hoạt động từ dòng nước tốc độ cao.
Hệ thống Làm lạnh Hiệu suất Cao:Sử dụng bộ làm lạnh công nghiệp nhập khẩu với công nghệ làm mát nước-nước để nâng cao hiệu quả làm lạnh và kéo dài tuổi thọ.

Tiêu chuẩn Tuân thủ

GB/T 18742.2-2017 Hệ thống ống polypropylene cho lắp đặt nước nóng và lạnh
GB/T 13663.2-2018 Hệ thống ống polyethylene (PE) cho cấp nước
GB/T 15560-1995 Phương pháp kiểm tra sức bền nổ tức thời thủy lực và chống áp suất
GB/T 6111-2018 Ống nhựa nhiệt dẻo dùng để vận chuyển chất lỏng
ISO 1167-1:2006 Ống nhựa nhiệt dẻo chống áp suất bên trong
ISO 1167-2:2006 Chuẩn bị mẫu thử ống
ASTM D1598 Thời gian hỏng của ống nhựa dưới áp suất bên trong không đổi
ASTM D1599 Chống áp suất thủy lực thời gian ngắn

Thông số Kỹ thuật

Thông số	Thông số kỹ thuật
Phạm vi Kiểm soát Áp suất	0.40 MPa ~ 1.20 MPa
Độ chính xác Điều khiển	Giá trị cài đặt ±0.02 MPa
Trạm Kiểm tra	1-6
Diện tích Mặt cắt Đo lường Tổng tối đa	6200 mm² (2 × φ63); có thể tùy chỉnh
Thời gian Tuần hoàn (Nước Nóng/Lạnh)	600s đến 1800s
Thời gian Chuyển đổi Nước Nóng/Lạnh	≤60s
Số Chu kỳ	0 đến 100.000
Chiều dài Đoạn ống Thẳng Tối đa	3700mm

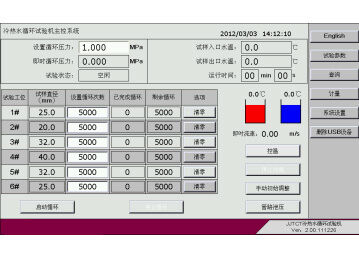

Chế độ Hiển thị	Màn hình cảm ứng
Phương pháp Điều khiển	Điều khiển PLC
Vận tốc Dòng chảy	>0.9m/s
Chất lượng Nước	Nước tinh khiết, nước khử ion hoặc nước đã làm mềm
Áp suất Cấp nước Tự động	>0.05 MPa
Sai số Đọc Hiển thị Nhiệt độ	±0.2°C
Chênh lệch Nhiệt độ (Vào/Ra)	<2°C
Phạm vi Nhiệt độ Bể Nước Lạnh	20°C đến nhiệt độ phòng
Phạm vi Nhiệt độ Bể Nước Nóng	Nhiệt độ phòng đến 95°C
Nguồn Điện	380V AC, 50Hz, 25kW
Kích thước Tổng thể	5200 mm × 3200 mm × 2100 mm
Kích thước Lắp đặt	6000 mm × 4000 mm × 3000 mm
Tổng Trọng lượng	3210 kg

Cấu hình Thành phần Chính

Thành phần	Số lượng
Máy tính màn hình cảm ứng công nghiệp	1 bộ
Bể chứa nước lạnh	1 bộ
Bể nước nóng	1 bộ
Buồng kiểm tra	1 bộ
Thiết bị tiền tải	6 bộ
Máy bơm ly tâm loại nhiều tầng	1 bộ
Van điện từ khí nén	4
Máy bơm nối tiếp	1 bộ
Kẹp (nhiều kích cỡ)	Nhiều bộ
