Thiết bị kiểm tra đường ống để tạo điều kiện thuận lợi cho việc kiểm tra chu kỳ áp suất và nhiệt độ dài hạn trên các phụ kiện và hệ thống đường ống nhựa

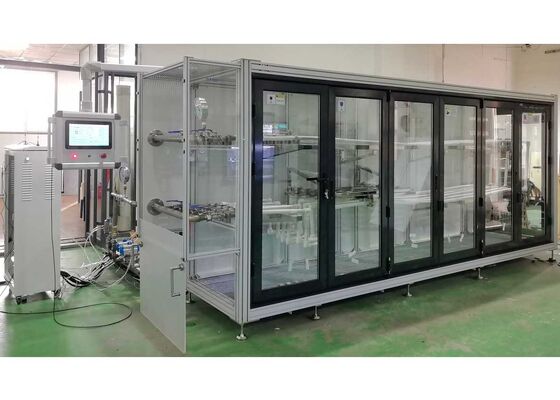

Hình ảnh lớn : Thiết bị kiểm tra đường ống để tạo điều kiện thuận lợi cho việc kiểm tra chu kỳ áp suất và nhiệt độ dài hạn trên các phụ kiện và hệ thống đường ống nhựa

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Bắc Kinh, Trung Quốc
Hàng hiệu:	JINHAIHU
Chứng nhận:	ISO9001, CE
Số mô hình:	CHW-63M

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
chi tiết đóng gói:	Vỏ gỗ xuất khẩu tiêu chuẩn
Thời gian giao hàng:	10~15 ngày làm việc
Điều khoản thanh toán:	L/C,D/A,D/P,T/T,Western Union
Khả năng cung cấp:	20 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Thiết bị kiểm tra đường ống để tạo điều kiện thuận lợi cho việc kiểm tra chu kỳ áp suất và nhiệt độ	Số lượng chu kỳ:	Bất kỳ số lần nào từ 0 đến 100.000
Nhiệt độ đồng nhất:	± 0,5oC	Vận tốc dòng chảy:	> 0,9m/s
Phương pháp kiểm soát:	điều khiển PLC	Độ chính xác kiểm soát nhiệt độ:	Đặt giá trị ±0,5°c
Phạm vi kiểm soát nhiệt độ:	20°c đến nhiệt độ phòng (nhiệt độ phòng > 20°c)	Chế độ hiển thị:	Màn hình cảm ứng
Làm nổi bật:	Thiết bị thử nghiệm đường ống cho các hệ thống nhựa , Thiết bị thử nghiệm chu kỳ áp suất cho đường ống , Thiết bị kiểm tra nhiệt độ cho phụ kiện ống

Thiết bị thử nghiệm đường ống cho thử nghiệm chu kỳ áp suất và nhiệt độ dài hạn

Hệ thống thử nghiệm chuyên biệt này được thiết kế để đánh giá độ bền của các hệ thống đường ống nhựa và phụ kiện, lắp ráp theo các thông số kỹ thuật tiêu chuẩn.Hệ thống áp dụng áp suất bên trong được đặt trước trong khi tiếp xúc các mẫu với điều kiện nhiệt độ lạnh và nóng theo chu kỳ thử nghiệm được lập trìnhSau khi hoàn thành các chu kỳ thử nghiệm, hệ thống tự động kiểm tra các đường ống và phụ kiện để kiểm tra các lỗ hổng rò rỉ hoặc vỡ.

Thông tin tổng quan về giao thức thử nghiệm

Kiểm tra độ bền lâu dài này đòi hỏi 5.000 chu kỳ lưu thông nước nóng và nước lạnh cho mỗi bộ mẫu,với mỗi chu kỳ kéo dài 30 phút (15 phút nước lạnh theo sau 15 phút nước nóng)Thiết bị đảm bảo hoạt động không bị gián đoạn lâu dài đáng tin cậy và ổn định hiệu suất nhất quán.Máy này đã chứng minh không có lỗi kỹ thuật hoặc chất lượng trong nhiều năm hoạt động.

Cấu hình hệ thống

Thiết bị bao gồm bốn mô-đun chức năng cốt lõi: mô-đun thực hiện trao đổi nước lạnh, mô-đun thực hiện trao đổi nước nóng, buồng thử mẫu và máy làm mát nước công nghiệp.Các tính năng bao gồm thiết kế bên ngoài thanh lịch, khung cấu trúc mô-đun, công nghệ điều khiển tiên tiến, hiệu suất hoạt động ổn định, chất lượng đáng tin cậy và hoạt động dễ sử dụng.

Tính năng của dụng cụ

Thiết kế cấu trúc mở được bảo hộ bằng sáng chế:Nước nhiệt độ cao, áp suất cao lưu thông độc quyền trong các mẫu thử và đường ống kết nối đặc biệt.Thiết bị sử dụng thiết kế bình áp suất khí quyển với các đường ống lưu thông khác chạy dưới áp suất khí quyển tiêu chuẩn, đảm bảo hoạt động đáng tin cậy lâu dài.
Hệ thống điều khiển vòng tròn hoàn chỉnh:Sử dụng hệ thống điều khiển toàn kỹ thuật số nhập khẩu cung cấp điều chỉnh chính xác áp suất bên trong vòng kín.Tự động điều chỉnh bơm lưu thông chính và van điều khiển dựa trên các chỉ số thời gian thực bao gồm nhiệt độ chất lỏng, thời gian hoạt động và tốc độ dòng chảy của đường ống.
Hệ thống chuyển đổi chu kỳ thông minh:Hệ thống điều khiển tự động điều chỉnh trạng thái hoạt động dựa trên việc theo dõi thời gian thực nhiệt độ nước vào/ra, nồng độ chất lỏng trong bể và khoảng thời gian chuyển đổi.Đảm bảo sự thay đổi nhiệt độ giữa các bể giữ dưới 3 °C cho tiêu thụ năng lượng cực thấp.
Thiết kế hoạt động tiếng ồn thấp:Được trang bị bộ điều khiển dòng nước độc quyền làm giảm đáng kể tiếng ồn hoạt động từ dòng nước tốc độ cao.
Hệ thống làm lạnh hiệu suất cao:Sử dụng các máy làm mát công nghiệp nhập khẩu với công nghệ làm mát từ nước sang nước để tăng hiệu quả làm lạnh và kéo dài tuổi thọ.

Tiêu chuẩn tuân thủ

GB/T 18742.2-2017 Hệ thống đường ống polypropylene cho các thiết bị nước nóng và nước lạnh
GB/T 13663.2-2018 Hệ thống ống dẫn polyethylene (PE) cho nước cung cấp
GB/T 15560-1995 Phương pháp thử nghiệm đối với lực phun tức thời và kháng áp suất thủy lực
GB/T 6111-2018 ống nhựa nhiệt để vận chuyển chất lỏng
ISO 1167-1:2006 Kháng áp bên trong của ống nhựa nhiệt
ISO 1167-2:2006 Chuẩn bị các miếng thử ống
ASTM D1598 Thời gian bị hỏng của ống nhựa dưới áp suất bên trong liên tục
ASTM D1599 Chống áp suất thủy lực ngắn hạn

Các thông số kỹ thuật

Parameter	Thông số kỹ thuật
Phạm vi điều khiển áp suất	0.40 MPa ~ 1.20 MPa
Độ chính xác điều khiển	Đặt giá trị ±0,02 MPa
Trạm thử nghiệm	1-6
Phạm vi cắt ngang đo tối đa	6200 mm2 (2 × φ63); có thể tùy chỉnh
Thời gian lưu thông (nước nóng/nước lạnh)	600 đến 1800
Thời gian thay thế nước nóng / nước lạnh	≤ 60s
Số chu kỳ	0 đến 100,000
Chiều dài đường ống thẳng tối đa	3700mm

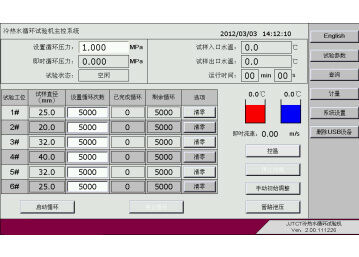

Chế độ hiển thị	Hiển thị màn hình cảm ứng
Phương pháp kiểm soát	Điều khiển PLC
Tốc độ dòng chảy	> 0,9m/s
Chất lượng nước	Nước tinh khiết, nước khử ion hóa hoặc nước mềm
Áp suất nước tự động	> 0,05 MPa
Lỗi đọc hiển thị nhiệt độ	± 0,2°C
Sự khác biệt nhiệt độ (đầu vào/đầu ra)	< 2°C
Phạm vi nhiệt độ bể nước lạnh	20°C đến nhiệt độ phòng
Phạm vi nhiệt độ bể nước nóng	Nhiệt độ phòng đến 95°C
Nguồn năng lượng	380V AC, 50Hz, 25kW
Định dạng kích thước	5200 mm × 3200 mm × 2100 mm
Kích thước cài đặt	6000 mm × 4000 mm × 3000 mm
Tổng trọng lượng	3210 kg

Cấu hình thành phần chính

Thành phần	Số lượng
Máy tính cảm ứng công nghiệp	1 đơn vị
Thùng chứa nước lạnh	1 đơn vị
Thùng nước nóng	1 đơn vị
Phòng thử nghiệm	1 bộ
Thiết bị nạp trước	6 bộ
Máy bơm ly tâm đa giai đoạn	1 bộ
Van điện tử khí nén	4
Máy bơm hàng	1 bộ
Thiết bị (các kích thước khác nhau)	Nhiều bộ
