Thiết bị thử nghiệm đòn đập cho mô phỏng tác động trong thế giới thực
Thiết bị thử nghiệm chuyên nghiệp được thiết kế để mô phỏng các điều kiện tác động thực tế cho các ứng dụng phát triển sản phẩm và thử nghiệm an toàn.
Tổng quan sản phẩm
Phù hợp với các phương pháp thử nghiệm suốt ngày cho khả năng chống thổi bên ngoài của các ống nhựa nhiệt,thử nghiệm chuyên nghiệp này được áp dụng rộng rãi để đánh giá sức mạnh tác động bên ngoài của ống nhựa, tấm nhựa, và các vật liệu phi kim loại khác nhau.
Đối với các kịch bản thử nghiệm ống nhựa, thiết bị hỗ trợ một loạt các loại ống bao gồm ống cung cấp nước PVC-U, ống cung cấp nước áp suất thấp, ống bọt lớp lõi,ống sóng hai bức tường, đường ống carat, đường ống thép đai tăng cường, đường ống cung cấp nước PE, đường ống điện MPP, đường ống xoắn tường rỗng và đường ống điện CPVC,bao gồm các thông số kỹ thuật đường ống nhựa phổ biến cho các ứng dụng công nghiệp và xây dựng.
Tính năng của dụng cụ
- Thiết kế bảo vệ an toàn ba cấp:Hệ thống bảo vệ an toàn phân cấp với cửa tiếp cận mẫu chính, cửa cửa sổ quan sát thứ cấp và các cấu trúc bảo vệ giới hạn nhịp độ trên/dưới
- Hiệu suất nâng cao tốc độ:Động cơ bước mô-men xoắn lớn cung cấp tốc độ nâng nhanh 250 mm mỗi giây, hoàn thành toàn bộ đường 2 mét chỉ trong 8 giây
- Chức năng di chuyển vị trí thông minh:Chương trình điều chỉnh tốc độ nhiều giai đoạn cho phép lơ lửng ổn định và định vị chính xác của búa thả
- Cấu trúc ống xả tối ưu:3D mô hình ống dẫn thép thép rơi với lỗ ống xả tối ưu hóa giảm thiểu kháng khí, cấu trúc vòng tròn tăng cường ngăn ngừa biến dạng
- Khóa và thả búa khí:Các thành phần điều khiển khí lực lực cao với cấu hình hai xi lanh tác động dài 300N và mặt búa tấm gân cứng đảm bảo hoạt động ổn định

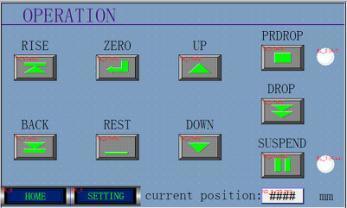

- Bộ tích hợp mô-đun:Mảng hồ sơ hợp kim nhôm tiêu chuẩn với màn hình cảm ứng 7 inch và bộ điều khiển Delta PLC cho các quy trình tiêu chuẩn hóa và sức mạnh cấu trúc nhẹ
Thông số kỹ thuật
| Parameter |
Thông số kỹ thuật |
| Mô hình |
XJL-300D |
| Nhiệt độ xung quanh |
10°C-35°C |
| Thả Mass Hammer |
0.5kg-5kg, tăng 0,125kg |
| Chiều kính búa |
D25mm, D50mm, D90mm |
| Độ cao của sự sụp đổ |
30mm-2000mm, sai số ≤ ±2mm |
| Chiều kính mẫu |
Φ10mm-Φ450mm |
| Phản lệch trung tâm tác động |
≤2mm từ trung tâm thiết bị |
| Hỗ trợ loại V |
120° |
| Nguồn năng lượng |
220-230VAC |
| Kích thước |
720mm * 690mm * 3650mm |
| Trọng lượng ròng |
300kg |
Chức năng chính
- Thiết bị thử nghiệm chuyên nghiệp để đánh giá tính chất sức mạnh tác động bên ngoài của ống nhựa, tấm nhựa và vật liệu kỹ thuật phi kim loại
- Tương thích với một loạt các sản phẩm ống bao gồm PVC-U, PE, MPP, CPVC và các loại ống chuyên dụng khác nhau
Định nghĩa kiểm tra
Tỷ lệ tác động thực sự (TIR):
Khi thử nghiệm toàn bộ lô sản phẩm, tỷ lệ tác động thực sự đề cập đến tỷ lệ thu được bằng cách chia số lượng mẫu bị hư hỏng do va chạm với tổng số thử nghiệm va chạm,thể hiện bằng tỷ lệ phần trăm.
Thất bại:
Một mẫu được định nghĩa là thất bại khi các vết nứt, vết nứt hoặc gãy hoàn toàn có thể được xác định bằng cách kiểm tra trực quan sau khi tải tác động.Các vết thâm đơn giản hoặc đổi màu bề mặt không được coi là lỗi mẫu.
Nguyên tắc kiểm tra
Đặt mẫu ống hoặc hồ sơ lên bàn làm việc và hiệu chuẩn độ cao mẫu cho đến khi bề mặt trên cùng của nó thẳng hàng chính xác với ranh giới dưới của hệ thống cảm biến quang điện.Chọn mũi búa thích hợp và tải chết theo tiêu chuẩn thử nghiệm, sau đó lắp ráp các tập hợp búa va chạm. điều chỉnh vị trí của hệ thống dập rung điện từ và treo búa ở vị trí.búa trải qua rơi tự do từ chiều cao được cấu hình sẵn và tấn công mẫu vậtCác nhà điều hành sau đó kiểm tra xem có nứt hoặc gãy xuất hiện trên ống hoặc hồ sơ được thử nghiệm sau khi va chạm không.
Câu hỏi thường gặp
Thiết bị thử nghiệm bằng búa thả là gì?
Thiết bị thử nghiệm búa thả là thiết bị kiểm tra được sản xuất bởi JHH ở Bắc Kinh, Trung Quốc, dành riêng cho việc đánh giá hiệu suất kháng va chạm của các mẫu thử nghiệm khác nhau.
Các thiết bị thử nghiệm bằng búa rơi cung cấp chức năng cốt lõi nào?
Thiết bị thử nghiệm nốt búa phục vụ để mô tả khả năng chống va chạm của mẫu vật, hỗ trợ các nhà sản xuất thực hiện kiểm soát chất lượng hiệu quả cho sản phẩm hoàn thiện.
Những mẫu thử nghiệm nào tương thích với Thiết bị thử nghiệm Thủy đập?
Thiết bị này phù hợp với nhiều loại hàng ống bao gồm ống nước PVC-U, ống nước thải, ống nước áp thấp, ống dẫn áp thấp, ống bọt lớp lõi,ống sóng hai bức tườngNó cũng áp dụng cho các tấm nhựa cứng.
Độ chính xác đo của Thiết bị thử nghiệm búa rơi là bao nhiêu?
Thiết bị thử nghiệm nén búa đạt độ chính xác đo lường 0,5%.
Công suất thử nghiệm tối đa là bao nhiêu?
Thiết bị thử bằng búa thả có năng lượng thử nghiệm tối đa là 300J.

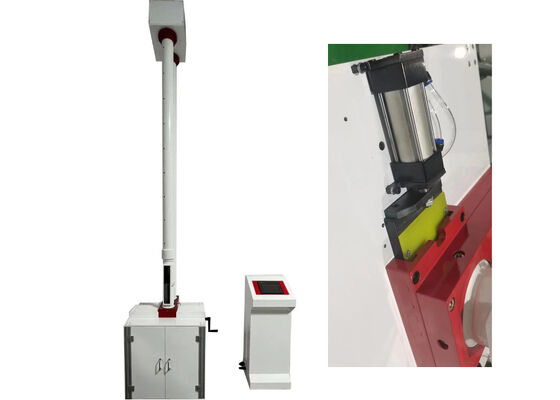

Hình ảnh sản phẩm
