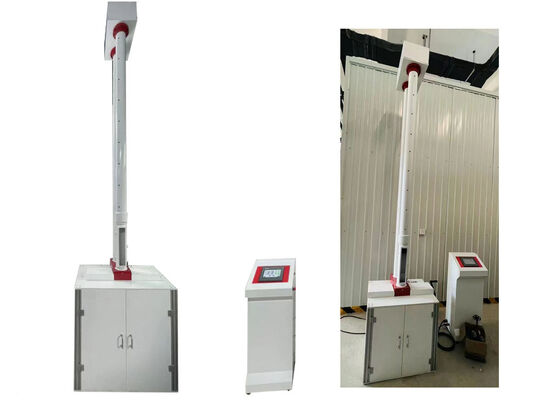

Thiết bị kiểm tra búa thả
Được thiết kế để thử nghiệm trong phòng thí nghiệm chuyên nghiệp, Máy kiểm tra tác động khi rơi của trọng lượng ống thả búa được thiết kế để đánh giá hiệu suất chống va đập bên ngoài của ống nhựa nhiệt dẻo, mẫu polyme và các thành phần kết cấu. Nó có khả năng ứng dụng rộng rãi cho nhiều loại sản phẩm ống, bao gồm ống PVC-U, ống PVC-C, ống PP, ống PE và đường ống truyền thông.
Tính năng của nhạc cụ

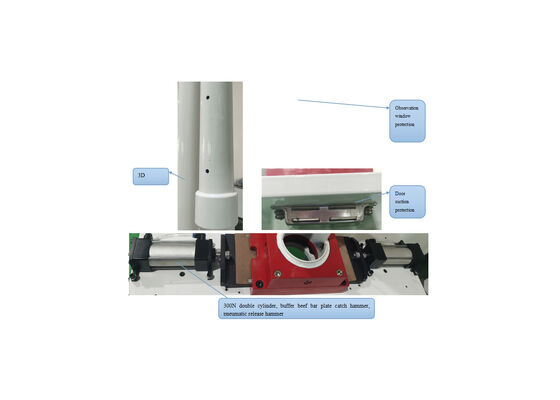

- Hệ thống bảo vệ an toàn ba cấp độ: Bảo vệ an toàn sơ cấp cho cửa tiếp cận mẫu, bảo vệ thứ cấp cho cửa sổ quan sát và bảo vệ di chuyển quá mức cấp ba thông qua cảm biến giới hạn trên và dưới
- Khả năng nâng tốc độ cao: Động cơ bước mô-men xoắn cao đạt tốc độ nâng 250 mm/giây, hoàn thành hành trình nâng theo chiều dọc từ 0 đến 2 mét trong 8 giây
- Điều khiển di chuột thông minh chính xác: Lập trình điều chỉnh tốc độ nhiều giai đoạn đảm bảo giảm tốc ổn định và di chuột chính xác với độ lệch vị trí bằng 0
- Thiết kế ống xả được tối ưu hóa: mô hình tham số 3D giúp giảm sức cản không khí khi rơi tự do với các phần gia cố vòng chu vi được gia cố
- Cơ chế nhả và khóa búa bằng khí nén: Bộ truyền động khí nén công suất cao với xi lanh kép hành trình dài 300N và tấm đệm gân linh hoạt
- Cấu trúc mô-đun tích hợp: Cấu hình hợp kim nhôm được tiêu chuẩn hóa với màn hình cảm ứng người-máy 7 inch và bộ điều khiển Delta PLC
- Cấu hình thành phần cao cấp: Các thành phần cốt lõi từ các thương hiệu nổi tiếng quốc tế bao gồm xi lanh Adker, bộ điều khiển Delta và bộ nguồn Mean Well
- Vận hành tự động nâng cao: Hỗ trợ quy trình làm việc hoàn toàn tự động bao gồm hiệu chỉnh điểm 0 tự động, khóa búa, nhả và kiểm tra tuần tự
Thông số kỹ thuật
| Tài sản | Giá trị |
|---|
| Trưng bày | LCD |
| Tên sản phẩm | Máy kiểm tra tác động trọng lượng rơi của ống búa thả búa |
| Phạm vi kiểm tra | 0-300J |
| Tối đa. Giảm cân | 15kg |
| Loại bài kiểm tra | Thử nghiệm thả búa |
| Phạm vi đường kính ống | Φ10-630mm |
| Tối đa. Chiều cao | 2000mm |
| Tối thiểu. Chiều cao | 40mm |
| Sự chính xác | ±0,5% |
| Kích thước | 740×710×3850mm |
| Phương pháp thử | Phương pháp-A: Phương pháp đoạn văn; Phương pháp-B: Phương pháp chuyển màu |
| Nguồn điện | AC220V/50Hz |
Chức năng chính
- Thiết bị kiểm tra độ chính xác chuyên nghiệp để đánh giá các đặc tính cơ học tác động bên ngoài của các vật liệu phi kim loại đa dạng bao gồm ống và tấm nhựa
- Hỗ trợ phát hiện hiệu suất cho đầy đủ các sản phẩm ống nhựa bao gồm PVC-U, PE, MPP, CPVC và các loại ống chuyên dụng khác nhau
Nguyên tắc kiểm tra
Phương pháp thử nghiệm này sử dụng búa thả có khối lượng và kích thước được xác định theo tiêu chuẩn để tấn công các vị trí được chỉ định của mẫu thử từ độ cao rơi đã được hiệu chỉnh. Nó xác định tỷ lệ tác động thực sự (TIR) của thành phẩm, với giá trị TIR tối đa cho phép đối với các sản phẩm đủ tiêu chuẩn được đặt ở mức 10%. Bằng cách điều chỉnh khối lượng búa hoặc chiều cao rơi, hệ thống sẽ thích ứng với các thông số kỹ thuật đa dạng của các sản phẩm ống khác nhau.
Đóng gói và vận chuyển
Tất cả các thiết bị đều được đóng gói trong các hộp gỗ chắc chắn chứa thiết bị kiểm tra chính, sách hướng dẫn vận hành, các bộ phận dự phòng và phụ kiện phụ. Tài liệu vận chuyển quốc tế đầy đủ bao gồm hóa đơn thương mại và phiếu đóng gói được cung cấp. Phí vận chuyển cuối cùng được tính toán dựa trên điểm đến giao hàng và phương thức vận chuyển đã chọn.
Câu hỏi thường gặp
Vui lòng giải thích chi tiết về Thiết bị kiểm tra búa thả
Được phát triển và sản xuất bởi JHH có trụ sở tại Bắc Kinh, Trung Quốc, Thiết bị kiểm tra búa thả là thiết bị kiểm tra độ chính xác chuyên nghiệp chuyên dùng để đánh giá hiệu suất chống va đập của các mẫu thử khác nhau.
Thiết bị kiểm tra Drop Hammer đạt được mục tiêu thử nghiệm cốt lõi nào?
Thiết bị thử nghiệm này được thiết kế để định lượng đặc tính chống va đập của các mẫu thử nghiệm, đóng vai trò là giải pháp thử nghiệm chính để xác nhận và đảm bảo tuân thủ chất lượng thành phẩm.
Những loại mẫu thử nào có thể áp dụng cho Thiết bị kiểm tra búa thả?
Thiết bị này hỗ trợ thử nghiệm tác động của nhiều sản phẩm ống bao gồm ống cấp nước PVC-U, ống nước thải, ống cấp nước áp suất thấp, ống truyền động, ống xốp lớp lõi, ống tôn đôi vách, ống cấp nước PE và tấm nhựa cứng.
Thiết bị kiểm tra Drop Hammer có cấp độ chính xác đo lường như thế nào?
Thiết bị kiểm tra búa thả mang lại độ chính xác kiểm tra cao với độ chính xác đo đạt 0,5%.
Công suất năng lượng thử nghiệm tối đa của Thiết bị kiểm tra Drop Hammer là bao nhiêu?
Thiết bị kiểm tra búa thả có năng lượng kiểm tra định mức tối đa là 300J cho các hoạt động kiểm tra tác động.
