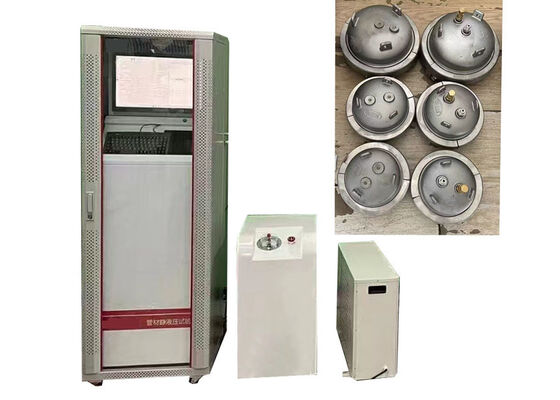

Máy kiểm tra áp suất thủy tĩnh
Máy kiểm tra độ bền nổ và độ rão ống nhựa đa trạm cho ống PE, ống PP-R và kiểm tra khả năng chịu áp suất đường ống composite
Ứng dụng sản phẩm
Máy kiểm tra áp suất nổ thủy tĩnh ống nhựa PVC này tuân thủ ASTM D1598 để đánh giá áp suất thủy tĩnh của ống nhựa. Máy dùng để đo thời gian hỏng dưới áp suất bên trong liên tục ở nhiệt độ ổn định, cũng như áp suất nổ tức thời đỉnh của ống nhựa nhiệt dẻo và đường ống composite.
Các mẫu thử áp dụng bao gồm ống PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U, PVC-C và ống composite nhôm-nhựa. Đây là thiết bị kiểm tra thiết yếu cho các nhà sản xuất ống nhựa và các phòng thí nghiệm kiểm tra chuyên nghiệp.
Tính năng chính
- Khung cơ khí tối ưu hóa điều khiển hệ thống thủy lực không khí sử dụng nước làm môi trường thử nghiệm để vận hành đáng tin cậy và an toàn
- Van điện từ nhập khẩu với độ tin cậy vận hành vượt trội
- Bộ bơm cao áp với đầu bơm ba pít-tông Model 2525 nhập khẩu, định mức áp suất làm việc 25MPa
- Các kênh thử nghiệm độc lập cho phép thử nghiệm đồng thời các ống có thông số kỹ thuật, loại và nguyên liệu khác nhau
- Khả năng bảo vệ mất điện, lưu giữ dữ liệu thử nghiệm trong trường hợp mất điện đột ngột
Tiêu chuẩn tuân thủ
Thiết bị thử nghiệm này đáp ứng các yêu cầu của các tiêu chuẩn quốc tế bao gồm ISO1167, ISO9080, EN921, ASTMD1598, ASTMD1599 và ISO13479.
Nguyên lý hoạt động
Người vận hành nhập các thông số lõi ống bao gồm ứng suất vòng, độ dày thành và đường kính ngoài trung bình thông qua thiết bị đầu cuối PC. Hệ thống tự động tính toán áp suất thử nghiệm tương ứng và truyền dữ liệu đến hệ thống MCU nhúng thông qua giao diện nối tiếp RS232 để kiểm soát áp suất không đổi tự động.
Nguồn áp suất chất lỏng cao áp được cung cấp bởi bộ phận bơm cao áp. Sau khi điều chỉnh chính xác bởi hệ thống kiểm soát áp suất chuyên nghiệp, môi trường áp suất cao được dẫn qua các ống cao áp đến các mẫu thử đặt bên trong bộ ủ môi trường để hoàn thành các thử nghiệm chịu đựng thủy tĩnh dài hạn và các thử nghiệm nổ ống tức thời.
Thông số kỹ thuật
| Mô hình |
XGY-16C |
| Phạm vi đường kính |
Φ10-1600mm |
| Trạm |
5, 6, 12, 15, 18, 20, 25, 50 (có thể tùy chỉnh) |
| Chế độ điều khiển |
Điều khiển vi mạch, điều khiển PC công nghiệp |
| Chế độ hiển thị |
Màn hình màu LCD PC công nghiệp |
| Phạm vi áp suất thử nghiệm |
0.2-16MPa |
| Độ chính xác điều khiển |
±1% |
| Độ phân giải hiển thị |
0.001MPa |
| Phạm vi hẹn giờ |
0~10000h |
| Độ chính xác hẹn giờ |
±0.1% |
| Nguồn điện |
380V 50Hz ba pha bốn dây 1.1KW |
| Mô hình đầu bịt |
từ Φ8 đến 1600mm |
| Phạm vi nhiệt độ |
15-95℃ |
| Kích thước (ba trạm) |
720×620×1720(mm) hoặc tùy chỉnh |
Câu hỏi thường gặp
Thương hiệu nào sản xuất Máy kiểm tra áp suất thủy tĩnh ống nhựa?
Máy kiểm tra áp suất thủy tĩnh ống nhựa này mang thương hiệu JHH, với quy trình sản xuất và lắp ráp chuyên nghiệp đặt tại Bắc Kinh, Trung Quốc.
Máy kiểm tra áp suất thủy tĩnh này bao gồm những ứng dụng kiểm tra nào?
Thiết bị kiểm tra chuyên nghiệp này được thiết kế để xác minh hiệu suất kháng thủy tĩnh và hiệu suất độ bền nổ của các sản phẩm đường ống nhựa khác nhau.
Loại vật liệu ống nào tương thích với Máy kiểm tra áp suất thủy tĩnh này?
Thiết bị kiểm tra này áp dụng cho việc kiểm tra ống nhựa và ống composite, bao gồm các loại phổ biến như PP-R, PP-B, PP-A, PVC, PE và PE-X.
Máy kiểm tra áp suất thủy tĩnh này đạt được độ chính xác kiểm tra ở mức nào?
Thiết bị mang lại kết quả phát hiện có độ chính xác cao, với sai số đo lường được kiểm soát trong phạm vi 0,1% toàn thang đo.
Giới hạn áp suất trên của Máy kiểm tra áp suất thủy tĩnh này là bao nhiêu?
Áp suất đo tối đa của máy kiểm tra đạt 10Mpa, tương đương 100 bar (1450 psi).
